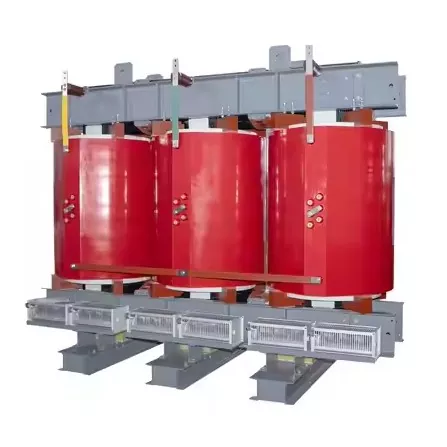

డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్‌లు ఎలా చల్లబడతాయి?

పొడి-రకం ట్రాన్స్ఫార్మర్లుఅధునాతన గాలి వ్యవస్థల ద్వారా శీతలీకరణను నిర్వహించండి. ఈ సెటప్‌లు ఎటువంటి లిక్విడ్ కూలెంట్స్ లేకుండా వేడిని తొలగిస్తాయి. ట్రాన్స్‌ఫార్మర్ ఎంత బాగా పనిచేస్తుందో, అది ఎంతకాలం కొనసాగుతుంది మరియు ఉపయోగంలో ఎక్కడ బాగా సరిపోతుంది అనే విషయాలలో అవి చల్లబడే విధానం పెద్ద పాత్ర పోషిస్తుంది.

వాటిని చల్లబరచడానికి ప్రధాన మార్గాలు కొన్ని ప్రాథమిక అంశాలకు వస్తాయి. మొదటిది, సహజమైన గాలి శీతలీకరణ ఉంది, ఇది సహజమైన గాలి కోసం AN ద్వారా వెళుతుంది. ఇది పూర్తిగా సహజ ఉష్ణప్రసరణ మరియు రేడియేషన్‌పై ఆధారపడి వేడిని దూరం చేస్తుంది.

విండింగ్స్ మరియు కోర్లో వేడి ఏర్పడుతుంది, దాని చుట్టూ ఉన్న గాలిని వేడి చేస్తుంది. ఆ వెచ్చని గాలి తేలికగా మరియు దానంతటదే పైకి లేస్తుంది. చల్లటి గాలి దిగువ నుండి ప్రవహిస్తుంది, అయితే వేడి గాలి పైభాగంలోని గుంటల ద్వారా వెళుతుంది. ఇది అన్ని సమయాలలో స్థిరమైన కరెంట్‌ని ఉంచుతుంది.

ప్రవాహాన్ని పెంచడానికి డిజైనర్లు స్మార్ట్ స్పాట్‌లలో లోపల వెంట్స్ మరియు ఎయిర్ పాత్‌లను ఉంచారు. వేడిని మెరుగ్గా ప్రసరింపజేయడంలో సహాయపడటానికి అవి రెక్కలు లేదా ఉంగరాల ఆకారాలతో బయటి భాగాన్ని పెద్దవిగా చేస్తాయి. మీరు ఈ పద్ధతిని చిన్న యూనిట్లలో ఎక్కువగా చూస్తారు, దాదాపు 2,000 kVA వరకు చెప్పండి. ఇది చాలా భారీగా లేని స్థిరమైన లోడ్లు ఉన్న ప్రదేశాలకు సరిపోతుంది.

అప్పుడు ఫోర్స్డ్ ఎయిర్ కూలింగ్ ఉంది, దీనిని ఎయిర్ ఫోర్స్డ్ కోసం AF అంటారు. ఇది పెద్ద విద్యుత్ అవసరాల కోసం లేదా విషయాలు కొంచెం ఓవర్‌లోడ్ అయినప్పుడు ప్రారంభమవుతుంది. ఇది గాలిని గట్టిగా మరియు వేగంగా నెట్టడానికి ఫ్యాన్లను ఉపయోగిస్తుంది.

అభిమానులు అక్షం వెంబడి కూర్చుంటారు, కోర్ మరియు వైండింగ్‌లను లక్ష్యంగా చేసుకుంటారు. వైండింగ్‌లలోని సెన్సార్‌లు ఉష్ణోగ్రతను చూసి వాటిని నియంత్రిస్తాయి. సాధారణ రన్నింగ్‌లో, టెంప్స్ 110 డిగ్రీల సెల్సియస్ కంటే తక్కువగా ఉంటే, అభిమానులు నిష్క్రియంగా కూర్చుంటారు.

వేడి పెరిగినప్పుడు, అభిమానులు ఒక సమయంలో ఒకటి లేదా అంతకంటే ఎక్కువ దశల్లో ప్రారంభమవుతుంది. ఇది శీతలీకరణను బాగా పెంచుతుంది. ట్రాన్స్‌ఫార్మర్ దాని రేటింగ్‌లో 125 నుండి 150 శాతం ఓవర్‌లోడ్‌లను తక్కువ సమయాల్లో తీసుకోగలదు. ఇది లోపల ఇన్సులేషన్‌ను దెబ్బతీయకుండా చేస్తుంది.

కేవలం సహజ గాలితో పోలిస్తే, ఈ బలవంతపు సెటప్ 30 నుండి 50 శాతం వరకు వేడి తొలగింపును పెంచుతుంది. కఠినమైన ఉద్యోగాలకు చాలా ఉపయోగకరంగా ఉంటుంది.

డిజైనర్లు ఇప్పుడు పూర్తి ఉష్ణ నిర్వహణలో కూడా నిర్మించారు. అంటే సెన్సార్లు మరియు నియంత్రణలు అన్నీ కలిసి ముడిపడి ఉన్నాయి. లైవ్ టెంప్ రీడింగ్‌ల కోసం వారు PT100 RTDలు లేదా వైండింగ్‌లలో సరిగ్గా ఇరుక్కున్న థర్మోకపుల్‌లను ఉపయోగిస్తారు.

స్మార్ట్ కంట్రోలర్‌లు మైక్రోప్రాసెసర్‌లపై పనిచేస్తాయి. వారు వేడిని గమనిస్తారు మరియు దశల్లో శీతలీకరణను సర్దుబాటు చేస్తారు. టెంప్‌లు సెట్ పాయింట్‌లను తాకినప్పుడు మీరు అలారాలు పొందుతారు. ఫ్యాన్లు అవసరాన్ని బట్టి ఆన్ మరియు ఆఫ్ చేస్తాయి. ఇది చాలా వేడిగా ఉంటే, అవి అప్‌స్ట్రీమ్ రక్షణ గేర్‌కు ట్రిప్ సిగ్నల్‌లను పంపుతాయి.

ఇవి దూరం నుండి తనిఖీ చేయడానికి మోడ్‌బస్ లేదా ఈథర్‌నెట్ ద్వారా కూడా లింక్ అవుతాయి. అన్నీ విషయాలు సజావుగా సాగడానికి సహాయపడతాయి.

ట్రాన్స్ఫార్మర్లు ఇన్సులేషన్ కోసం సెట్ ఉష్ణోగ్రత తరగతులను అనుసరిస్తాయి. క్లాస్ B 130 డిగ్రీల C వద్ద అగ్రస్థానంలో ఉంది, 80 డిగ్రీల K ఉష్ణోగ్రత 40 డిగ్రీల C కంటే ఎక్కువ పెరుగుతుంది. క్లాస్ F 155 డిగ్రీల Cకి వెళుతుంది, అదే పరిసరంపై 100 డిగ్రీల K పెరుగుదలను అనుమతిస్తుంది.

తరగతి H 180 డిగ్రీల Cకి చేరుకుంటుంది, 125 డిగ్రీల K ఉష్ణోగ్రత 40 డిగ్రీల C కంటే ఎక్కువ పెరుగుతుంది. ప్రతి తరగతి సురక్షితంగా ఎంత వేడిని నిర్మించాలనే దానిపై పరిమితులను నిర్దేశిస్తుంది.

ఇంజనీరింగ్ వివిధ మార్గాల్లో ఉష్ణ కదలికలను కవర్ చేస్తుంది. కండక్షన్ దానిని రాగి వైండింగ్ నుండి ఇన్సులేషన్ ద్వారా బయటి కేసుకు తీసుకువెళుతుంది. ఉష్ణప్రసరణ కదిలే గాలిని ఘన భాగాల నుండి వేడిని లాగడానికి అనుమతిస్తుంది.

రేడియేషన్ హాట్ స్పాట్‌ల నుండి చుట్టుపక్కల చల్లని ప్రాంతాలకు పరారుణాన్ని పంపుతుంది. డిజైన్‌లో ముగ్గురూ కలిసి పనిచేస్తారు.

మీరు ఎక్కడ ఉంచారు అనే దానిపై కొన్ని అంశాలు ఆధారపడి ఉంటాయిట్రాన్స్ఫార్మర్. ఎత్తైన ప్రదేశాలలో, సన్నగా ఉండే గాలి శీతలీకరణ శక్తిని తగ్గిస్తుంది, కాబట్టి మీరు ఎక్కువ సామర్థ్యాన్ని తగ్గించడం లేదా జోడించడం. వేడి పరిసరాలు అంటే మీకు అదనపు మార్జిన్‌లు లేదా అంతర్నిర్మిత మెరుగైన సిస్టమ్‌లు అవసరం.

IP54 స్థాయి లేదా అంతకంటే ఎక్కువ ఉన్న ఫిల్టర్‌లు లేదా సీల్డ్ కేసుల కోసం దుమ్ము లేదా కాలుష్యం కాల్ చేస్తుంది. అవి రక్షిస్తాయి కానీ గాలి ప్రవాహాన్ని నెమ్మదిస్తాయి.

శీతలీకరణను సమర్థవంతంగా ఉంచడానికి సంస్థాపన చాలా ముఖ్యమైనది. మీరు గోడలు మరియు గేర్ నుండి సరైన క్లియరెన్స్‌లను వదిలివేయాలి, తద్వారా గాలి స్వేచ్ఛగా కదులుతుంది. గది సెటప్‌కు ముఖ్యంగా ఒకటి కంటే ఎక్కువ యూనిట్‌లతో బాగా వేడిని బయటకు తీసే వెంట్‌లు అవసరం.

గాలి మార్గాలు మరియు ఉపరితలాలను శుభ్రపరచడం వలన పనితీరును నిర్దేశించవచ్చు. దానిని దాటవేయండి మరియు కాలక్రమేణా విషయాలు బాధపడతాయి.
