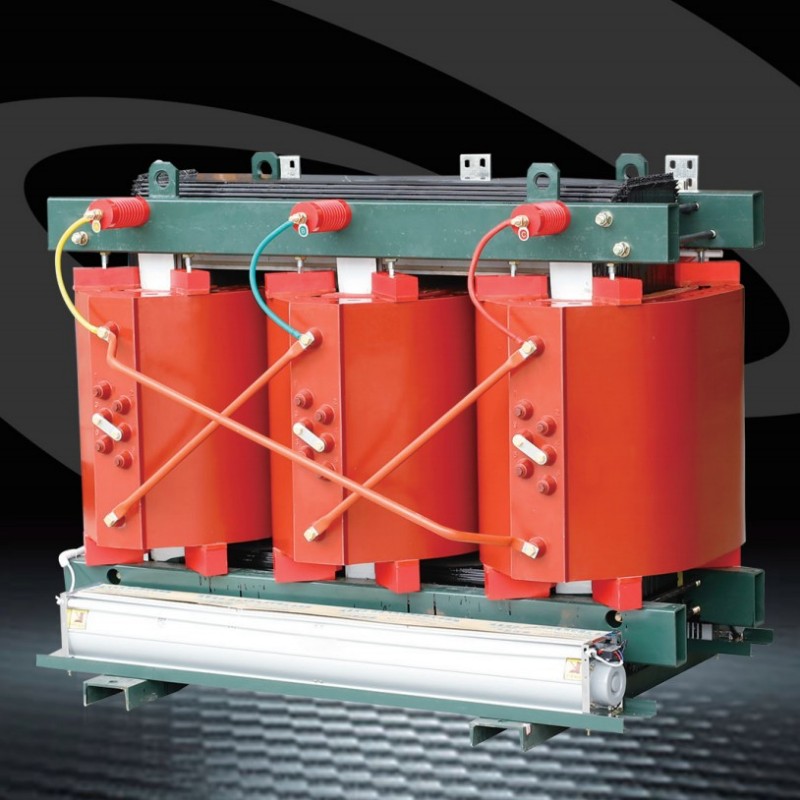

ఎస్సీ (బి) 13--20-10 కెవి కాస్ట్ రెసిన్ డ్రై-టైప్ ట్రాన్స్ఫార్మర్లకు సమగ్ర గైడ్

సాంప్రదాయ కాకుండాచమురు-ఇష్యూడ్ ట్రాన్స్ఫార్మర్లు.

మోడల్‌ను నిశితంగా పరిశీలించండి: ఎస్సీ (బి) 13--20-10 కెవి

దాని లక్షణాలను అన్వేషించే ముందు, మోడల్ పేరును డీకోడ్ చేద్దాం:

S: మూడు-దశల ట్రాన్స్ఫార్మర్‌ను సూచిస్తుంది ("S" అంటే చైనీస్ భాషలో "మూడు-దశలు").

సి: అగ్ని భద్రత మరియు మన్నికను నిర్ధారించే కీలకమైన సాంకేతిక పరిజ్ఞానం కాస్ట్ రెసిన్ ఇన్సులేషన్‌ను సూచిస్తుంది.

(బి): సాంప్రదాయ వైర్-గాయం కాయిల్స్‌లో సాధారణ సమస్యలను పరిష్కరించే డిజైన్ ఎంపిక తక్కువ-వోల్టేజ్ రేకు-గాయం కాయిల్‌ను సూచిస్తుంది.

13: డిజైన్ సీరియల్ నంబర్, మెరుగైన సామర్థ్యం కోసం అధునాతన ఇంజనీరింగ్ పునరావృతాలను ప్రతిబింబిస్తుంది.

: రేటెడ్ సామర్థ్యం 50 kVA నుండి 3150 kVA వరకు ఉంటుంది.

20-10 కెవి: హై-వోల్టేజ్ సైడ్ వోల్టేజ్ స్థాయి.

ఎస్సీ (బి) 13--20-10 కెవి కాస్ట్ రెసిన్ డ్రై-టైప్ ట్రాన్స్ఫార్మర్లకు ఆపరేటింగ్ పరిస్థితులు ఏమిటి?

● సంస్థాపన ఎత్తు: సముద్ర మట్టానికి 1000 మీ.

Supply విద్యుత్ సరఫరా వోల్టేజ్ తరంగ రూపం: సైన్ వేవ్ మాదిరిగానే;

Multy బహుళ-దశ విద్యుత్ సరఫరా వోల్టేజ్ యొక్క సమరూపత: బహుళ-దశ ట్రాన్స్ఫార్మర్‌కు అనుసంధానించబడిన విద్యుత్ సరఫరా వోల్టేజీలు సుమారుగా సుష్టంగా ఉండాలి;

● పరిసర ఉష్ణోగ్రత: గరిష్ట గాలి ఉష్ణోగ్రత +40 ° C; గరిష్ట రోజువారీ సగటు ఉష్ణోగ్రత +30 ° C; గరిష్ట వార్షిక సగటు ఉష్ణోగ్రత +20 ° C; కనిష్ట గాలి ఉష్ణోగ్రత -25 ° C (ఇండోర్ ట్రాన్స్ఫార్మర్లకు వర్తిస్తుంది).

కాస్ట్ రెసిన్ డ్రై-టైప్ ట్రాన్స్ఫార్మర్లను ప్రత్యేకంగా చేస్తుంది?

కోర్

1. కోర్ అధిక అయస్కాంత పారగమ్యత, అద్భుతమైన ధాన్యం ధోరణి మరియు 45 ° పూర్తిగా వంపుతిరిగిన స్టెప్డ్ కీళ్ళతో కోల్డ్-రోల్డ్ సిలికాన్ స్టీల్ షీట్లతో నిర్మించబడింది. కోర్ ప్రత్యేక స్క్వేర్ ట్యూబ్ పుల్ ప్లేట్ నిర్మాణాన్ని ఉపయోగించుకుంటుంది, కోర్ కాళ్ళు ఇన్సులేటింగ్ టేప్‌తో కట్టుబడి ఉంటాయి. కోర్ ఉపరితలం తేమ మరియు తుప్పును నివారించడానికి ప్రత్యేక రెసిన్తో పూత పూయబడుతుంది, నో-లోడ్ నష్టాలను సమర్థవంతంగా తగ్గిస్తుంది, నో-లోడ్ కరెంట్ మరియు కోర్ శబ్దం.

2. సేఫ్, జ్వాల-రిటార్డెంట్ మరియు కాలుష్య రహితంగా, దీనిని నేరుగా లోడ్ సెంటర్‌లో ఇన్‌స్టాల్ చేయవచ్చు.

3. నిర్వహించే-రహిత, వ్యవస్థాపించడం సులభం మరియు మొత్తం మొత్తం నిర్వహణ ఖర్చులు.

4. అధిక తేమ నిరోధకత 100% తేమతో సాధారణ ఆపరేషన్‌ను అనుమతిస్తుంది మరియు ముందే ఎండబెట్టకుండా అంతరాయం తర్వాత తిరిగి అమలులోకి వస్తుంది.

5. తక్కువ నష్టాలు, తక్కువ పాక్షిక ఉత్సర్గ, తక్కువ శబ్దం మరియు బలమైన ఉష్ణ వెదజల్లడం అన్నీ హామీ ఇవ్వబడతాయి. సమగ్ర ఉష్ణోగ్రత రక్షణ నియంత్రణ వ్యవస్థతో అమర్చబడి, ఇది సేఫ్ ట్రాన్స్ఫార్మర్ ఆపరేషన్ కోసం నమ్మదగిన హామీని అందిస్తుంది. అధిక విశ్వసనీయత. ఇప్పటికే పనిచేస్తున్న ఉత్పత్తుల యొక్క కార్యాచరణ అధ్యయనాల ఆధారంగా, ఉత్పత్తి యొక్క విశ్వసనీయత సూచికలు అంతర్జాతీయ వృత్తిపరమైన ప్రమాణాలకు చేరుకున్నాయి.

● రేకు కాయిల్

తక్కువ-వోల్టేజ్ వైండింగ్ రాగి రేకు యొక్క ఒకే భాగాన్ని ఉపయోగిస్తుంది, క్లాస్ ఎఫ్ టర్న్ ఇన్సులేషన్, అంకితమైన తక్కువ-వోల్టేజ్ రేకు వైండింగ్ మెషీన్‌లో గాయం. రేకు కాయిల్స్ అధిక షార్ట్-సర్క్యూట్ ఒత్తిడి, ఆంపియర్-టర్న్ అసమతుల్యత, పేలవమైన ఉష్ణ వెదజల్లడం, వైండింగ్ హెలిక్స్ యాంగిల్ లోపాలు మరియు తక్కువ-వోల్టేజ్, అధిక-కరెంట్ వైర్-గాయం ఉత్పత్తులతో సంబంధం ఉన్న అస్థిర మాన్యువల్ వెల్డింగ్ నాణ్యత యొక్క ప్రముఖ సమస్యలను సమర్థవంతంగా పరిష్కరిస్తాయి. మా కంపెనీ తేమ మరియు స్టెయిన్-రెసిస్టెంట్ ముగింపును సృష్టించడానికి రెసిన్ పాటింగ్ మరియు క్యూరింగ్‌ను ఉపయోగిస్తుంది.

Temperature ఉష్ణోగ్రత నియంత్రణ పరికరం

ట్రాన్స్ఫార్మర్ BWDK సిరీస్ సిగ్నల్ థర్మామీటర్‌ను ఉపయోగించుకుంటుంది. ఉష్ణోగ్రత సెన్సార్ తక్కువ-వోల్టేజ్ కాయిల్ యొక్క ఎగువ భాగంలో పొందుపరచబడింది, స్వయంచాలకంగా మూడు దశల యొక్క ఆపరేటింగ్ తేమ స్థాయిని స్వయంచాలకంగా గుర్తించి ప్రదర్శిస్తుంది. ఇది అధిక-ఉష్ణోగ్రత అలారం మరియు ట్రిప్పింగ్ ఫంక్షన్లను కూడా కలిగి ఉంది.

● వోల్టేజ్ మార్పిడి

కనెక్టర్ వేర్వేరు స్థానాల్లో 10 కెవి మరియు 20 కెవి మధ్య వోల్టేజ్ మార్పిడిని అనుమతిస్తుంది, వరుసగా 10 కెవి మరియు 20 కెవి వ్యవస్థల అవసరాలను తీర్చగలదు.

ఈ ట్రాన్స్ఫార్మర్ ఎవరికి అవసరం?

విద్యుత్ వ్యవస్థలలో, ముఖ్యంగా అధిక-రిస్క్ లేదా జనాభా ఉన్న ప్రాంతాలలో భద్రత చర్చించబడదు. ఎస్సీ (బి) 13--20-10 కెవి ట్రాన్స్ఫార్మర్ ఈ విషయంలో రాణించటానికి నిర్మించబడింది, అగ్ని ప్రమాదాలు, తేమ మరియు కార్యాచరణ స్థిరత్వాన్ని పరిష్కరించే లక్షణాలతో. ఫైర్-రెసిస్టెంట్, కాలుష్య రహిత ఆపరేషన్ ఎపోక్సీ రెసిన్, ట్రాన్స్ఫార్మర్ యొక్క ఇన్సులేషన్ పదార్థం, అంతర్గతంగా జ్వాల-రిటార్డెంట్. అధిక ఉష్ణోగ్రతలకు గురైనప్పుడు ఇది విష వాయువులను విడుదల చేయదు మరియు అగ్నిని పట్టుకోకుండా స్వల్పకాలిక వేడెక్కడం తట్టుకోగలదు. ఇది ఫైర్-సెన్సిటివ్ స్థానాలకు ట్రాన్స్ఫార్మర్ అనువైనదిగా చేస్తుంది:

● భూగర్భ ప్రదేశాలు: సబ్వేలు, గనులు మరియు సొరంగాలు.

Public పబ్లిక్ భవనాలు: పాఠశాలలు, ఆసుపత్రులు మరియు వాణిజ్య కేంద్రాలు.

● క్లిష్టమైన సౌకర్యాలు: విద్యుత్ ప్లాంట్లు, చమురు క్షేత్రాలు మరియు ఎత్తైన భవనాలు.

కాకుండాచమురు-ఇష్యూడ్ ట్రాన్స్ఫార్మర్లు, ఆధునిక పర్యావరణ ప్రమాణాలతో సంబంధం ఉన్న లీక్‌ల నుండి నేల లేదా నీటి కాలుష్యం ప్రమాదం లేదు.

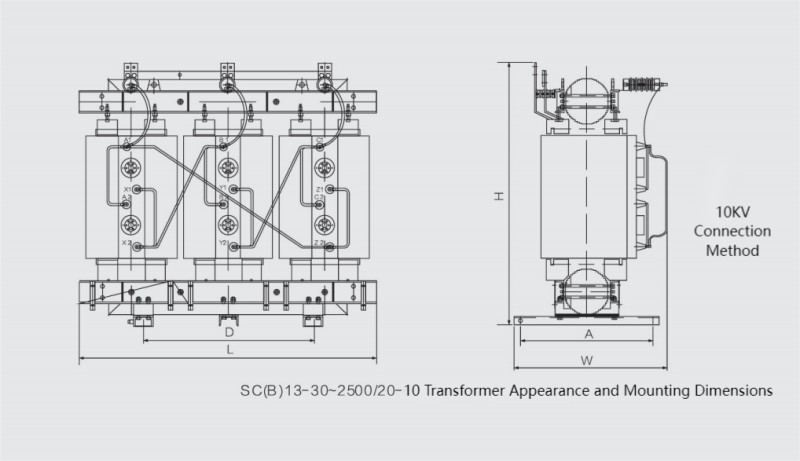

సాంకేతిక లక్షణాలు: పనితీరు వెనుక ఉన్న సంఖ్యలు

ట్రాన్స్ఫార్మర్ యొక్క బహుముఖ ప్రజ్ఞను అర్థం చేసుకోవడానికి, దాని ముఖ్య సాంకేతిక పారామితులను చూద్దాం:
