ప్రతి ఆధునిక విద్యుత్ శక్తి వ్యవస్థకు స్విచ్ గేర్ వెన్నెముక. పవర్ ప్లాంట్ యొక్క జనరేటర్ టెర్మినల్స్ నుండి వాణిజ్య భవనంలోని చివరి పంపిణీ ప్యానెల్ వరకు, స్విచ్ గేర్ విద్యుత్ సురక్షితంగా మరియు విశ్వసనీయంగా ప్రవహించే స్విచింగ్, రక్షణ, ఐసోలేషన్ మరియు మానిటరింగ్ వంటి ముఖ్యమైన విధులను నిర్వహిస్తుంది. అది లేకుండా, నియంత్రిత ఆపరేషన్ లేదా ఎలక్ట్రికల్ నెట్వర్క్ల సురక్షిత తప్పు నిర్వహణ సాధ్యం కాదు.
ప్రపంచ విద్యుత్ డిమాండ్ పెరగడంతో, పవర్ నెట్వర్క్లు మరింత క్లిష్టంగా మారతాయి మరియు పునరుత్పాదక ఇంధన వనరుల ఏకీకరణ వేగవంతం అవుతోంది, స్విచ్గేర్పై ఉంచిన అవసరాలు వేగంగా అభివృద్ధి చెందుతున్నాయి. అధిక షార్ట్-సర్క్యూట్ తట్టుకునే రేటింగ్లు, చురుకైన రక్షణ సమన్వయం, డిజిటల్ మానిటరింగ్ ఇంటిగ్రేషన్ మరియు మరింత కఠినమైన పర్యావరణ పనితీరు ప్రమాణాలు ప్రపంచవ్యాప్తంగా యుటిలిటీలు, ఇండస్ట్రియల్ ఆపరేటర్లు మరియు ఇన్ఫ్రాస్ట్రక్చర్ డెవలపర్లు డిమాండ్ చేసే స్పెసిఫికేషన్లను పునర్నిర్మిస్తున్నాయి.
ఈ శ్వేత పత్రం వోల్టేజ్ తరగతులలో స్విచ్ గేర్ సాంకేతికతను క్షుణ్ణంగా పరిశీలిస్తుంది - తక్కువ-వోల్టేజ్ డిస్ట్రిబ్యూషన్ స్విచ్ గేర్ నుండి మీడియం-వోల్టేజ్ రింగ్ మెయిన్ యూనిట్లు మరియు అధిక-వోల్టేజ్ మెటల్-పరివేష్టిత స్విచ్ గేర్ వరకు. ఇది ప్రతి ఉత్పత్తి వర్గానికి అంతర్లీనంగా ఉన్న ఇంజనీరింగ్ సూత్రాలు, స్పెసిఫికేషన్ను నియంత్రించే కీలక పనితీరు పారామితులు మరియు ప్రమాణాలు, ప్రాథమిక అప్లికేషన్ డొమైన్లు మరియు సాంకేతిక ఎంపిక నిర్ణయాలకు మార్గనిర్దేశం చేయడానికి నిర్మాణాత్మక సేకరణ పద్ధతిని కవర్ చేస్తుంది.
లుగావో పవర్ కో., లిమిటెడ్ పూర్తి స్విచ్గేర్ వోల్టేజ్ శ్రేణి యొక్క ప్రముఖ చైనా-ఆధారిత తయారీదారు, OEM సామర్థ్యం, బలమైన కస్టమ్ ఇంజనీరింగ్ మద్దతు మరియు విస్తృతమైన ప్రపంచ ఎగుమతి అనుభవంతో IEC, ANSI మరియు IEEE ప్రమాణాలకు ధృవీకరించబడిన ఉత్పత్తులను అందిస్తోంది. ఈ పత్రం గ్లోబల్ స్విచ్ గేర్ ప్రాజెక్ట్లకు విశ్వసనీయ సరఫరా భాగస్వామిగా లుగావో పవర్ యొక్క ఉత్పత్తి పోర్ట్ఫోలియో, తయారీ సామర్థ్యాలు మరియు పోటీ స్థానాలను కూడా అందిస్తుంది.
గ్లోబల్ ఇన్స్టాల్ చేయబడిన విద్యుత్ ఉత్పాదక సామర్థ్యం 2024లో 9,000 GWని అధిగమించింది మరియు ఏటా సుమారుగా 3% వృద్ధిని కొనసాగిస్తోంది. ఆ సామర్థ్యంలోని ప్రతి వాట్ - బొగ్గు, గ్యాస్, న్యూక్లియర్, హైడ్రో, సోలార్ లేదా గాలి ద్వారా ఉత్పత్తి చేయబడినా - జనరేటర్ నుండి వినియోగదారునికి దాని ప్రయాణంలో స్విచ్ గేర్ సిస్టమ్ల ద్వారా అనేకసార్లు తప్పనిసరిగా పాస్ చేయాలి. ఈ స్విచ్గేర్ ఇన్ఫ్రాస్ట్రక్చర్ యొక్క విశ్వసనీయమైన, సురక్షితమైన ఆపరేషన్ కేవలం ఇంజనీరింగ్ పరిశీలన మాత్రమే కాదు; ఆధునిక సమాజం యొక్క పనితీరుకు ఇది ఒక అవసరం.
ఎలక్ట్రిసిటీ యాక్సెస్, నెట్వర్క్ విశ్వసనీయత మరియు మౌలిక సదుపాయాల విస్తరణ వేగం ఆర్థిక పోటీతత్వానికి కీలకమైన నిర్ణయాధికారులు. స్విచ్గేర్ వైఫల్యాల కారణంగా ఏర్పడే విద్యుత్తు అంతరాయం కారణంగా పారిశ్రామిక ఆర్థిక వ్యవస్థలు ఉత్పత్తిని కోల్పోయిన మరియు దెబ్బతిన్న పరికరాలలో ఏటా బిలియన్ల డాలర్లు నష్టపోతున్నాయి. దీనికి విరుద్ధంగా, చక్కగా రూపొందించబడిన, సరిగ్గా నిర్వహించబడిన స్విచ్గేర్ సిస్టమ్లు ఆసుపత్రి కార్యకలాపాల నుండి సెమీకండక్టర్ ఫాబ్రికేషన్ వరకు డేటా సెంటర్ సేవల వరకు ప్రతిదానికీ మద్దతునిచ్చే అధిక-లభ్యత నెట్వర్క్లను ప్రారంభిస్తాయి.
గ్లోబల్ స్విచ్ గేర్ మార్కెట్ విలువ 2023లో సుమారు USD 127 బిలియన్లుగా ఉంది మరియు 2030 నాటికి 6.8–7.9% CAGR వద్ద వృద్ధి చెందుతుందని అంచనా వేయబడింది, ఇది USD 200–215 బిలియన్లకు చేరుకుంటుంది. ప్రాథమిక వృద్ధి డ్రైవర్లు:
| ప్రాంతం | 2023 (USD B) | 2030F (USD B) | CAGR | ప్రాథమిక డ్రైవర్ |
| ఆసియా-పసిఫిక్ | USD 52.4 | USD 87.6 | 7.6% | పారిశ్రామికీకరణ |
| యూరప్ | USD 28.1 | USD 44.8 | 6.9% | గ్రిడ్ అప్గ్రేడ్, SF₆ దశ-అవుట్ |
| ఉత్తర అమెరికా | USD 24.6 | USD 39.4 | 7.0% | ఏజింగ్ ఇన్ఫ్రా, RE బిల్డ్-అవుట్ |
| మిడిల్ ఈస్ట్ & ఆఫ్రికా | USD 12.3 | USD 22.1 | 8.7% | విద్యుద్దీకరణ |
| లాటిన్ అమెరికా | USD 9.6 | USD 15.7 | 7.2% | గ్రిడ్ విస్తరణ |
పట్టిక 1 — ప్రాంతాల వారీగా గ్లోబల్ స్విచ్గేర్ మార్కెట్, 2023–2030 (సూచిక)
పదం "స్విచ్ గేర్"ఎలక్ట్రికల్ డిస్కనెక్ట్ స్విచ్లు, ఫ్యూజులు, సర్క్యూట్ బ్రేకర్లు మరియు అనుబంధ నియంత్రణ, రక్షణ, మీటరింగ్ మరియు పర్యవేక్షణ పరికరాల కలయికను సమిష్టిగా సూచిస్తుంది. స్విచ్గేర్ పవర్ సిస్టమ్లలో ఎలక్ట్రికల్ పరికరాలను నియంత్రిస్తుంది, రక్షిస్తుంది మరియు వేరు చేస్తుంది. నెట్వర్క్ సురక్షితం.
కొన్ని వందల మిల్లీమీటర్ల గోడ స్థలాన్ని ఆక్రమించే ఒకే తక్కువ-వోల్టేజ్ డిస్ట్రిబ్యూషన్ బోర్డు నుండి వేల చదరపు మీటర్ల విస్తీర్ణంలో గ్యాస్-ఇన్సులేటెడ్ హై-వోల్టేజ్ సబ్స్టేషన్ వరకు స్విచ్ గేర్ అసెంబ్లీ భౌతిక స్థాయిలో ఉంటుంది. ఈ స్థాయి స్థాయి ఉన్నప్పటికీ, అన్ని స్విచ్గేర్లు ఒకే విధమైన ప్రాథమిక విధులను నిర్వహిస్తాయి.
| ఫంక్షన్ | వివరణ & ప్రాముఖ్యత |
| మారుతోంది | సాధారణ ఆపరేటింగ్ పరిస్థితుల్లో ఎలక్ట్రికల్ సర్క్యూట్లను తయారు చేయడం మరియు విచ్ఛిన్నం చేయడం. నిర్వహణ కోసం ప్రణాళికాబద్ధమైన నెట్వర్క్ రీకాన్ఫిగరేషన్లు, లోడ్ బదిలీలు మరియు పరికరాల ఐసోలేషన్ను ప్రారంభిస్తుంది. |
| రక్షణ | అసాధారణ పరిస్థితులను (ఓవర్కరెంట్లు, షార్ట్ సర్క్యూట్లు, ఎర్త్ ఫాల్ట్లు, వోల్టేజ్ విహారయాత్రలు) గుర్తించడం మరియు పరికరాల నష్టాన్ని పరిమితం చేయడానికి మరియు క్యాస్కేడింగ్ వైఫల్యాలను నివారించడానికి ర్యాపిడ్ సర్క్యూట్ అంతరాయాన్ని ప్రారంభించడం. |
| విడిగా ఉంచడం | ఒక సర్క్యూట్లో నిరూపితమైన, కనిపించే, సురక్షితమైన విద్యుత్ విరామాన్ని సృష్టించడం, అనుకోకుండా తిరిగి శక్తినిచ్చే ప్రమాదం లేకుండా సిబ్బందిని డి-ఎనర్జిజ్డ్ పరికరాలపై పని చేయడానికి వీలు కల్పిస్తుంది. |
| కొలత & మీటరింగ్ | బిల్లింగ్, పర్యవేక్షణ, లోడ్ మేనేజ్మెంట్ మరియు పవర్ క్వాలిటీ అసెస్మెంట్ కోసం వోల్టేజ్, కరెంట్, పవర్, ఎనర్జీ, పవర్ ఫ్యాక్టర్ మరియు హార్మోనిక్స్ను కొలవడం. |
| పర్యవేక్షణ & నియంత్రణ | సర్క్యూట్ స్థితి, అలారం పరిస్థితులు మరియు పరికరాల ఆరోగ్యం యొక్క స్థానిక మరియు రిమోట్ దృశ్యమానతను అందించడం; SCADA లేదా సబ్స్టేషన్ ఆటోమేషన్ సిస్టమ్ల ద్వారా రిమోట్ స్విచింగ్ కార్యకలాపాలను ప్రారంభించడం. |
టేబుల్ 2 — స్విచ్ గేర్ యొక్క ఐదు ప్రధాన విధులు
స్విచ్ గేర్ యొక్క అత్యంత క్లిష్టమైన మరియు సాంకేతికంగా డిమాండ్ చేసే ఫంక్షన్ ఫాల్ట్ కరెంట్ అంతరాయం. పవర్ సిస్టమ్లో షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, ఫాల్ట్ కరెంట్లు మిల్లీసెకన్లలో సాధారణ ఆపరేటింగ్ కరెంట్ కంటే 10-50 రెట్లు విలువలను చేరుకోగలవు. వేగంగా అంతరాయం కలిగించకపోతే, ఈ తప్పు ప్రవాహాలు కేబుల్లు, ట్రాన్స్ఫార్మర్లు మరియు ఇతర పరికరాలకు విపత్కర ఉష్ణ మరియు యాంత్రిక నష్టాన్ని కలిగిస్తాయి.
సర్క్యూట్ బ్రేకర్ — స్విచ్ గేర్ అసెంబ్లీలో ప్రాథమిక అంతరాయం కలిగించే పరికరం — వేగవంతమైన క్రమంలో మూడు చర్యలను తప్పనిసరిగా చేయాలి: లోపాన్ని గుర్తించడం (అనుబంధ రక్షణ రిలేల ద్వారా), విద్యుత్ పరిచయాలను వేరు చేయడం మరియు వేరుచేసే పరిచయాల మధ్య ఏర్పడే ఆర్క్ను చల్లారు. ఆర్క్ ఎక్స్టింక్షన్ మెకానిజం అనేది వివిధ సర్క్యూట్ బ్రేకర్ టెక్నాలజీల మధ్య కీలక భేదం మరియు అధ్యాయం 7లో వివరంగా చర్చించబడింది.
స్విచ్ గేర్ యొక్క అత్యంత ప్రాథమిక వర్గీకరణ అది పనిచేసే వోల్టేజ్ స్థాయి. వోల్టేజ్ స్థాయి అవసరమైన ఇన్సులేషన్ క్లియరెన్స్లు, ఆర్క్ ఎనర్జీ లెవల్స్, పరికరాల కొలతలు మరియు వర్తించే ప్రమాణాలను నిర్ణయిస్తుంది. పరిశ్రమ ప్రామాణిక వోల్టేజ్ వర్గీకరణ:
| వోల్టేజ్ క్లాస్ | వోల్టేజ్ పరిధి | సాధారణ అప్లికేషన్లు | ప్రాథమిక ప్రమాణాలు |
| తక్కువ వోల్టేజ్ (LV) | 1,000 V వరకు AC | భవనం పంపిణీ, మోటార్ నియంత్రణ, పారిశ్రామిక ప్యానెల్లు | IEC 61439, IEC 60947, UL 508A |
| మీడియం వోల్టేజ్ (MV) | 1 kV - 52 kV | ప్రాథమిక పంపిణీ, పారిశ్రామిక సరఫరా, RE ప్రాజెక్టులు | IEC 62271-100 / -200 / -202 |
| అధిక వోల్టేజ్ (HV) | 52 kV - 800 kV | ట్రాన్స్మిషన్ సబ్స్టేషన్లు, గ్రిడ్ ఇంటర్కనెక్షన్లు | IEC 62271-100 / -203, IEEE C37 |
| అల్ట్రా-హై వోల్టేజ్ (UHV) | పైన 800 కి.వి | సుదూర HVDC/HVAC ప్రసార వెన్నెముక | IEC 62271 (ప్రత్యేకమైనది) |
టేబుల్ 3 - వోల్టేజ్ స్థాయి ద్వారా స్విచ్ గేర్ వర్గీకరణ
గమనిక:"మీడియం వోల్టేజ్" మరియు "హై వోల్టేజ్" యొక్క నిర్వచనాలు ప్రమాణాలు మరియు ప్రాంతీయ సమావేశాల మధ్య మారుతూ ఉంటాయి. IEC పరిభాషలో, HV 1 kV పైన ఉన్న అన్ని వోల్టేజ్లను కవర్ చేస్తుంది, "అధిక వోల్టేజ్" (1–52 kV, కొన్నిసార్లు అభ్యాసకులు MV అని పిలుస్తారు) మరియు 52 kV కంటే ఎక్కువ "అదనపు-అధిక వోల్టేజ్" (EHV) మధ్య మరింత వ్యత్యాసం ఉంటుంది. ఈ వైట్ పేపర్ ప్రాక్టీషనర్ కన్వెన్షన్ను ఉపయోగిస్తుంది: LV ≤1 kV; MV = 1-52 kV; HV = 52-800 kV.
వోల్టేజ్ స్థాయికి మించి, స్విచ్ గేర్ అనేక ఇతర ముఖ్యమైన కొలతలతో కూడా వర్గీకరించబడింది:
| డైమెన్షన్ | వర్గాలు |
| ఇన్సులేషన్ మీడియం | ఎయిర్-ఇన్సులేటెడ్ (AIS), గ్యాస్-ఇన్సులేటెడ్ SF₆ (GIS), వాక్యూమ్, ఆయిల్ (లెగసీ), సాలిడ్ డైలెక్ట్రిక్ |
| ఎన్క్లోజర్ రకం | మెటల్-పరివేష్టిత, మెటల్-ధరించిన, క్యూబికల్-రకం, ఓపెన్-రకం (అవుట్డోర్) |
| అంతరాయం కలిగించే మాధ్యమం | ఎయిర్ బ్లాస్ట్, ఆయిల్, వాక్యూమ్, SF₆, CO₂ / క్లీన్ ఎయిర్ (ఎమర్జింగ్) |
| ఇండోర్ / అవుట్డోర్ | ఇండోర్ స్విచ్ గేర్ (నియంత్రిత వాతావరణం); అవుట్డోర్ స్విచ్గేర్ (వాతావరణ నిరోధక నిర్మాణం) |
| స్థిర / ఉపసంహరణ | స్థిర-మౌంటెడ్ సర్క్యూట్ బ్రేకర్లు (తక్కువ ధర, తక్కువ సౌలభ్యం) vs. ఉపసంహరణ/డ్రా-అవుట్ బ్రేకర్లు (సులభమైన నిర్వహణ, హాట్-రీప్లేస్మెంట్) |
టేబుల్ 4 — అదనపు స్విచ్ గేర్ వర్గీకరణ కొలతలు
తక్కువ-వోల్టేజ్ స్విచ్ గేర్ 1,000 V AC (లేదా 1,500 V DC) వరకు సిస్టమ్ వోల్టేజీల వద్ద పనిచేస్తుంది, ఇది తుది వినియోగదారులకు విద్యుత్ పంపిణీ యొక్క చివరి దశను కవర్ చేస్తుంది. LV స్విచ్ గేర్ అనేది ఏదైనా స్విచ్ గేర్ కేటగిరీలో యూనిట్ గణన ద్వారా అత్యధికంగా ఉంటుంది — నివాస, వాణిజ్య మరియు పారిశ్రామిక భవనాలు, డేటా సెంటర్లు, ఆసుపత్రులు మరియు తయారీ సౌకర్యాలలో ప్రపంచవ్యాప్తంగా బిలియన్ల కొద్దీ యూనిట్లు వ్యవస్థాపించబడ్డాయి. దాని తక్కువ వోల్టేజ్ స్థాయి ఉన్నప్పటికీ, LV స్విచ్ గేర్ సులభం కాదు; ఆధునిక LV సిస్టమ్లు తప్పనిసరిగా పెద్ద ఫాల్ట్ కరెంట్లు, సంక్లిష్టమైన హార్మోనిక్ వాతావరణాలు, కనెక్ట్ చేయబడిన లోడ్ల అధిక సాంద్రత మరియు పెరుగుతున్న అధునాతన శక్తి నాణ్యత మరియు శక్తి నిర్వహణ అవసరాలను తప్పనిసరిగా నిర్వహించాలి.
IEC 61439చే నిర్వచించబడిన తక్కువ-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ అసెంబ్లీ (LVSCA), సాధారణంగా కింది ఫంక్షనల్ భాగాలను కలిగి ఉంటుంది:

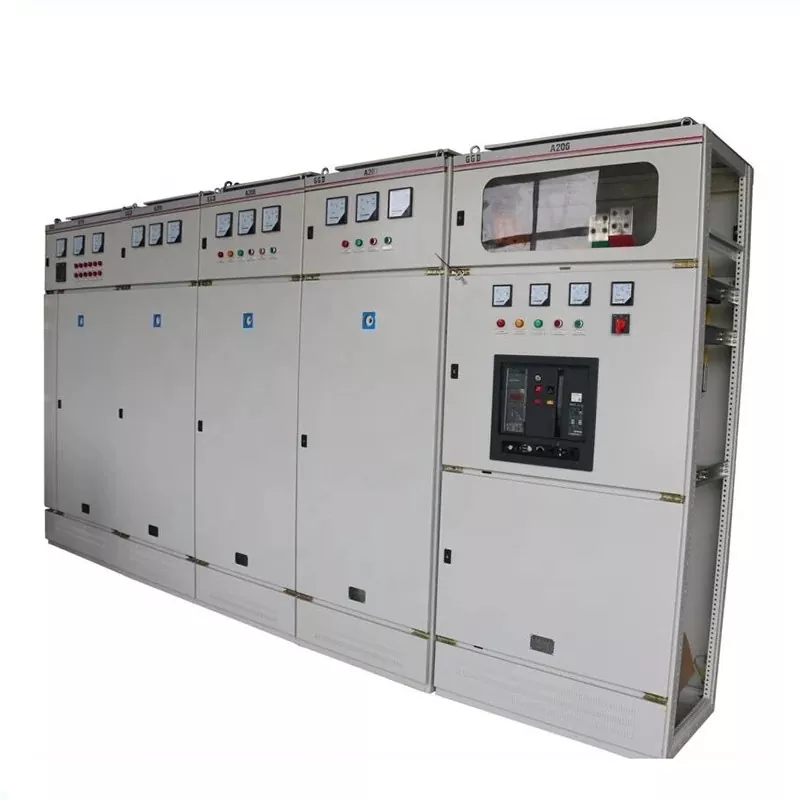

మూర్తి 1 — తక్కువ-వోల్టేజ్ మెయిన్ డిస్ట్రిబ్యూషన్ స్విచ్గేర్
IEC 61439 అనేక రకాల తక్కువ-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ అసెంబ్లీలను (LVSCAలు) వాటి నిర్మాణం మరియు క్రియాత్మక లక్షణాల ఆధారంగా నిర్వచిస్తుంది:
| పరామితి | వివరణ & సాధారణ విలువలు |
| రేట్ చేయబడిన వోల్టేజ్ (Ue) | అసెంబ్లీ యొక్క ఆపరేటింగ్ వోల్టేజ్. సాధారణ విలువలు: 230/400 V, 400/690 V, 1,000 V. |
| రేట్ చేయబడిన ప్రస్తుత (లో) | అసెంబ్లీ ఉష్ణోగ్రత పరిమితులను మించకుండా గరిష్ట నిరంతర విద్యుత్తును తీసుకువెళుతుంది. పరిధి: 63 A నుండి 6,300 A. |
| షార్ట్-సర్క్యూట్ తట్టుకునే (Icw) | పీక్ మరియు షార్ట్ టైమ్ కరెంట్ని తట్టుకుంటుంది. సాధారణ విలువలు: 25 kA, 50 kA, 80 kA (1 సె లేదా 3 సె). |
| బ్రేకింగ్ కెపాసిటీ (Icu / Ics) | సర్క్యూట్ బ్రేకర్ల యొక్క అల్టిమేట్ (Icu) మరియు సర్వీస్ (Ics) షార్ట్-సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ. ఇన్స్టాలేషన్ పాయింట్లో గరిష్ట కాబోయే ఫాల్ట్ కరెంట్ను తప్పనిసరిగా మించాలి. |
| రక్షణ డిగ్రీ (IP) | ఇండోర్ ఇండస్ట్రియల్ కోసం IP3X కనీస; IEC 60529 ప్రకారం బహిరంగ లేదా కఠినమైన వాతావరణాల కోసం IP54 లేదా IP65. |
| అంతర్గత విభజన రూపం | IEC 61439 ఫారమ్లు 1–4b ఫంక్షనల్ యూనిట్లు మరియు బస్బార్ల మధ్య విభజనను నిర్వచించాయి. అధిక రూపాలు భద్రత మరియు తప్పు నియంత్రణను మెరుగుపరుస్తాయి. |
టేబుల్ 5 — కీ LV స్విచ్ గేర్ సాంకేతిక పారామితులు
మీడియం-వోల్టేజ్ స్విచ్ గేర్ 1 kV నుండి 52 kV పరిధిలో పనిచేస్తుంది మరియు విద్యుత్ పంపిణీ నెట్వర్క్ల కోసం ప్రాథమిక స్విచింగ్ మరియు రక్షణ స్థాయిని సూచిస్తుంది. ఇది బల్క్ ట్రాన్స్మిషన్ సబ్స్టేషన్ల సెకండరీ టెర్మినల్స్లో, ప్రైమరీ డిస్ట్రిబ్యూషన్ సబ్స్టేషన్లలో, పెద్ద పారిశ్రామిక సౌకర్యాలలో, పునరుత్పాదక ఇంధన ప్లాంట్ల కనెక్షన్ పాయింట్ వద్ద మరియు బాక్స్-టైప్ ట్రాన్స్ఫార్మర్ సబ్స్టేషన్లలో కనుగొనబడింది. MV స్విచ్ గేర్ పంపిణీ నెట్వర్క్ యొక్క ఫాల్ట్ క్లియరెన్స్ స్పీడ్, ప్రొటెక్షన్ సెలెక్టివిటీ మరియు ఆపరేషనల్ ఫ్లెక్సిబిలిటీని నిర్ణయిస్తుంది.
MV విభాగం SF₆ గ్యాస్ యొక్క దశ-అవుట్, డిజిటల్ రక్షణ మరియు పర్యవేక్షణ మరియు స్మార్ట్ గ్రిడ్ ఆర్కిటెక్చర్ల యొక్క డిమాండ్ల ద్వారా నడిచే ఏదైనా స్విచ్ గేర్ వర్గం యొక్క అత్యంత ముఖ్యమైన సాంకేతిక పరివర్తనకు లోనవుతోంది.

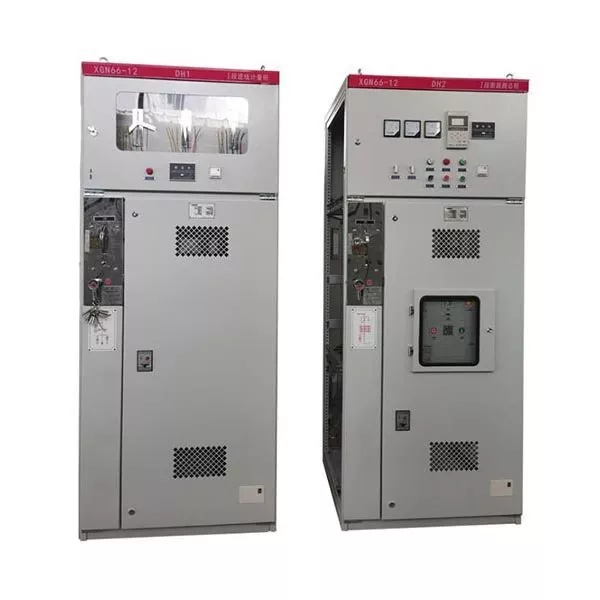

| నిర్మాణ రకం | లక్షణాలు & అప్లికేషన్లు |
| మెటల్-ఎన్క్లోస్డ్ స్విచ్గేర్ | బస్బార్లు, స్విచ్చింగ్ పరికరాలు మరియు కేబుల్ కనెక్షన్ల కోసం ప్రత్యేక కంపార్ట్మెంట్లతో, ఎర్త్డ్ మెటల్ ఎన్క్లోజర్లో అన్ని లైవ్ పార్ట్లు మూసివేయబడతాయి. ఆధునిక ఇండోర్ MV ఇన్స్టాలేషన్లకు ప్రామాణికం (IEC 62271-200). |
| మెటల్-క్లాడ్ స్విచ్ గేర్ | అన్ని ప్రత్యక్ష భాగాలు మరియు కంపార్ట్మెంట్ల మధ్య పూర్తి మెటాలిక్ అడ్డంకులు కలిగిన ఉప-వర్గం. అంతర్గత దోష నియంత్రణ యొక్క అత్యధిక స్థాయి (IEC 62271-200 LSC2B). |
| క్యూబికల్-రకం స్విచ్గేర్ | నాన్-ఆర్క్-రెసిస్టెంట్ క్యూబికల్ ప్యానెల్లు లైనప్లుగా అసెంబుల్ చేయబడ్డాయి. మరింత పొదుపుగా ఉంటుంది కానీ తక్కువ ఆర్క్ ఫాల్ట్ పనితీరుతో. |
| గ్యాస్-ఇన్సులేటెడ్ స్విచ్ గేర్ (GIS) | అన్ని ప్రత్యక్ష భాగాలు సీలు చేయబడిన SF₆-నిండిన లేదా ప్రత్యామ్నాయ గ్యాస్ ఎన్క్లోజర్లలో ఉంటాయి. అత్యంత కాంపాక్ట్, స్థలం-నియంత్రిత ఇన్స్టాలేషన్లకు అనుకూలం. |
| ఎయిర్-ఇన్సులేటెడ్ స్విచ్ గేర్ (AIS) | మెటల్ ఎన్క్లోజర్లు లేదా ఓపెన్ స్ట్రక్చర్లలో ఎయిర్ ఇన్సులేషన్ను ఉపయోగిస్తుంది. పెద్ద పాదముద్ర కానీ సరళమైనది మరియు ఖర్చుతో కూడుకున్నది. |
రింగ్ మెయిన్ యూనిట్ (RMU) అనేది రింగ్-ఫీడ్ డిస్ట్రిబ్యూషన్ నెట్వర్క్ల కోసం రూపొందించబడిన కాంపాక్ట్, ఫ్యాక్టరీ-సీల్డ్ MV స్విచ్ గేర్ అసెంబ్లీ - ఇది పట్టణ మరియు సబర్బన్ MV కేబుల్ సిస్టమ్లకు ప్రామాణిక టోపోలాజీ. RMU సాధారణంగా రెండు రింగ్-ఫీడర్ స్విచ్ పొజిషన్లతో పాటు రక్షణ పరికరాలతో ఒకటి లేదా అంతకంటే ఎక్కువ ట్రాన్స్ఫార్మర్ ఫీడర్ పొజిషన్లను అందిస్తుంది.

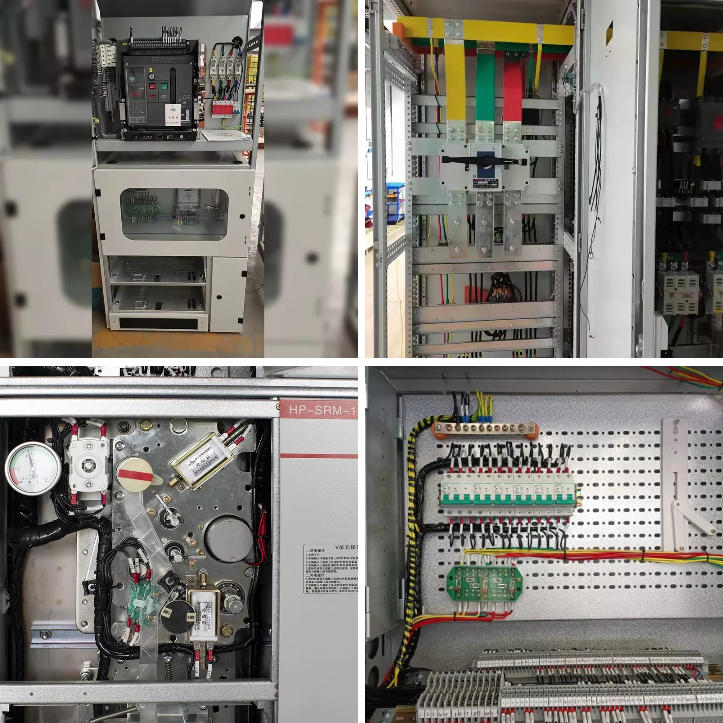

మూర్తి 2 — రింగ్ మెయిన్ యూనిట్ (RMU): డిస్ట్రిబ్యూషన్ నెట్వర్క్ల కోసం కాంపాక్ట్ MV స్విచ్గేర్
RMUలు రెండు ప్రాథమిక ఇన్సులేషన్ వేరియంట్లలో అందుబాటులో ఉన్నాయి:
| సాంకేతికత | ఆపరేటింగ్ ప్రిన్సిపల్ | కీ ప్రయోజనాలు | పరిమితులు |
| వాక్యూమ్ CB | అధిక-వాక్యూమ్ ఇంటర్ప్టర్ బాటిల్లో ఆర్క్ చల్లారు | సుదీర్ఘ జీవితం (> 10,000 కార్యకలాపాలు), గ్యాస్ లేదు, కాంపాక్ట్, తక్కువ నిర్వహణ | ≤52 kVకి పరిమితం చేయబడింది |
| SF₆ CB | గ్యాస్ ప్రవాహం ఒత్తిడితో కూడిన గదిలో ఆర్క్ను చల్లారు | అధిక అంతరాయం కలిగించే సామర్థ్యం, అద్భుతమైన ఇన్సులేషన్, కాంపాక్ట్ | అధిక GWP (~23,500), పర్యావరణ ఆందోళనలు, గ్యాస్ పర్యవేక్షణ అవసరం |
| ఎయిర్-బ్లాస్ట్ CB | అధిక పీడన గాలి ఆర్క్ను చల్లారు | ప్రమాదకర వాయువు లేదు, బహిరంగ వినియోగానికి అనుకూలం | పెద్ద పరిమాణం, అధిక నిర్వహణ, చాలా వరకు వాడుకలో లేదు |
టేబుల్ 6 — MV సర్క్యూట్ బ్రేకర్ టెక్నాలజీ పోలిక
| పరామితి | సాధారణ పరిధి / విలువలు |
| రేట్ చేయబడిన వోల్టేజ్ | 3.6 kV, 7.2 kV, 12 kV, 17.5 kV, 24 kV, 36 kV, 40.5 kV, 52 kV |
| సాధారణ కరెంట్ రేట్ చేయబడింది | 630 A, 1,250 A, 1,600 A, 2,000 A, 2,500 A, 3,150 A, 4,000 A |
| షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్ | 12.5 kA, 16 kA, 20 kA, 25 kA, 31.5 kA, 40 kA, 50 kA |
| స్వల్పకాలిక తట్టుకోగలదు | రేట్ చేయబడిన షార్ట్-సర్క్యూట్ కరెంట్ వద్ద సాధారణంగా 1 సె లేదా 3 సె |
| లైట్నింగ్ ఇంపల్స్ తట్టుకునే శక్తి (LIWV) | 60 kV (7.2 kV తరగతి) నుండి 250 kV (52 kV తరగతి), ప్రతి IEC 62271-1 |
| ఆపరేటింగ్ మెకానిజం | స్ప్రింగ్-ఛార్జ్డ్ మోటార్ (ప్రామాణిక); మాన్యువల్ లేదా సోలనోయిడ్ ఎంపికలు |
| వర్తించే ప్రమాణం | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
టేబుల్ 7 — MV స్విచ్ గేర్ సాంకేతిక లక్షణాలు
72.5 kV, 145 kV, 245 kV, 420 kV మరియు 550 kV వోల్టేజీలతో సాధారణంగా ఉపయోగించే వోల్టేజీలతో 52 kV పైన ఉన్న సిస్టమ్ వోల్టేజీల వద్ద అధిక-వోల్టేజ్ స్విచ్ గేర్ పనిచేస్తుంది. ఈ పరికరం బల్క్ ట్రాన్స్మిషన్ నెట్వర్క్ యొక్క క్లిష్టమైన స్విచింగ్ మరియు రక్షణ అవస్థాపనను ఏర్పరుస్తుంది - విద్యుత్ వ్యవస్థ యొక్క అత్యధిక-శక్తి శ్రేణి, ఉత్పత్తి కేంద్రాలు మరియు ప్రాంతీయ లోడ్ కేంద్రాల మధ్య ఎక్కువ దూరాలకు పెద్ద మొత్తంలో విద్యుత్ శక్తిని రవాణా చేయడానికి బాధ్యత వహిస్తుంది.
HV స్విచ్గేర్ వైఫల్యం యొక్క పరిణామాలు తీవ్రంగా ఉన్నాయి: ఒక ప్రధాన 220 kV ట్రాన్స్మిషన్ సబ్స్టేషన్లో ఒక తప్పు సర్క్యూట్ బ్రేకర్ వందల మెగావాట్ల ఉత్పత్తి లేదా లోడ్ను డిస్కనెక్ట్ చేస్తుంది. HV స్థాయిలలో తప్పు ప్రవాహాల నుండి పరికరాలు దెబ్బతినడం విపత్తు మరియు ఖరీదైనది. ఈ సందర్భం HV స్విచ్ గేర్ తప్పనిసరిగా సంతృప్తి పరచాల్సిన అత్యంత డిమాండ్ పనితీరు మరియు కఠినమైన పరీక్ష అవసరాలను వివరిస్తుంది.
AIS సాంకేతికతలో, HV స్విచ్గేర్ భాగాలు - సర్క్యూట్ బ్రేకర్లు, డిస్కనెక్టర్లు, ఎర్తింగ్ స్విచ్లు, ఇన్స్ట్రుమెంట్ ట్రాన్స్ఫార్మర్లు - లైవ్ పార్ట్స్ మరియు ఎర్త్ మధ్య ఇన్సులేషన్ను అందించే గాలితో ఓపెన్-ఎయిర్ స్ట్రక్చర్లలో అమర్చబడి ఉంటాయి. AIS సబ్స్టేషన్లు దశాబ్దాలుగా ప్రసార-స్థాయి మార్పిడికి ప్రమాణంగా ఉన్నాయి మరియు సరళత, తక్కువ ధర మరియు నిర్వహణ మరియు తనిఖీ సౌలభ్యం కారణంగా ప్రపంచవ్యాప్తంగా సాధారణం.
AIS సబ్స్టేషన్లకు భద్రతా క్లియరెన్స్లను నిర్వహించడానికి గణనీయమైన భూభాగం అవసరం. ఒక సాధారణ 220 kV AIS సబ్స్టేషన్కు 1-3 హెక్టార్లు అవసరం కావచ్చు, దశలు మరియు భూమికి మధ్య అనేక మీటర్ల క్లియరెన్స్ ఉంటుంది.
GIS సాంకేతికతలో, అన్ని ప్రత్యక్ష భాగాలు మూసివున్న, SF₆-గ్యాస్తో నిండిన స్థూపాకార అల్యూమినియం ఎన్క్లోజర్లలో ఉంచబడతాయి. SF₆ యొక్క ఉన్నత విద్యుద్వాహక లక్షణాలు ఫేజ్-టు-ఎర్త్ మరియు ఫేజ్-టు-ఫేజ్ క్లియరెన్స్లను తీవ్రంగా తగ్గించడానికి అనుమతిస్తాయి, సబ్స్టేషన్ పాదముద్రను సమానమైన AIS ప్రాంతంలో 10-15%కి కుదించాయి.
పట్టణ భూగర్భ సబ్స్టేషన్లు, ఆఫ్షోర్ ప్లాట్ఫారమ్లు, ఎత్తైన ప్రదేశాలు మరియు భారీగా కలుషితమైన పారిశ్రామిక ప్రాంతాలు వంటి అంతరిక్ష-నియంత్రిత వాతావరణాలలో GIS ప్రాధాన్యత ఇవ్వబడుతుంది.
మూర్తి 3 — హై-వోల్టేజ్ గ్యాస్-ఇన్సులేటెడ్ స్విచ్ గేర్ (GIS) ట్రాన్స్మిషన్ సబ్స్టేషన్
హైబ్రిడ్ స్విచ్ గేర్ ఒకే కాంపాక్ట్ SF₆-నిండిన మాడ్యూల్లో బహుళ ప్రైమరీ ఫంక్షన్లను (సర్క్యూట్ బ్రేకర్, డిస్కనెక్టర్, ఎర్త్ స్విచ్, కరెంట్ ట్రాన్స్ఫార్మర్) అనుసంధానిస్తుంది. ఇది AIS మరియు GIS మధ్య ఇంటర్మీడియట్ ఫుట్ప్రింట్ తగ్గింపును అందిస్తుంది, రెండింటి మధ్య ఖర్చుతో. HGIS బ్రౌన్ఫీల్డ్ పొడిగింపులు మరియు సామర్థ్య జోడింపులలో ఎక్కువగా ఉపయోగించబడుతుంది, ఇక్కడ పూర్తి GIS ఖర్చు-నిషిద్ధం.
SF₆ పఫర్-రకం లేదా స్వీయ-బ్లాస్ట్ సర్క్యూట్ బ్రేకర్ ఆధిపత్య HV సాంకేతికత. కాంటాక్ట్ జ్యామితి మరియు ఆర్క్ నియంత్రణలో మెరుగుదలలు ఆపరేటింగ్ ఎనర్జీని తగ్గిస్తాయి, పెద్ద హైడ్రాలిక్/న్యూమాటిక్ యాక్యుయేటర్లకు బదులుగా నమ్మదగిన స్ప్రింగ్-యాక్చువేటెడ్ మెకానిజమ్లను ప్రారంభిస్తాయి. HV (CO₂/O₂ మిశ్రమాలు, వాక్యూమ్ అంతరాయాలు) కోసం దశలవారీ SF₆ ప్రత్యామ్నాయాలు 2026 నాటికి పరిమిత వాణిజ్య విస్తరణతో ఇంకా పరిశోధనలో ఉన్నాయి.
| పరామితి | Lugao HV స్విచ్ గేర్ స్పెసిఫికేషన్ |
| వోల్టేజ్ పరిధి | 3,600 V – 40,500 V (IEC 62271-1 వోల్టేజ్ క్లాస్ నిర్వచనాలకు అనుగుణంగా) |
| సాధారణ కరెంట్ రేట్ చేయబడింది | 4,000 A వరకు |
| షార్ట్-సర్క్యూట్ తట్టుకోగలదు | 50 kA వరకు (1 సె షార్ట్ టైమ్ తట్టుకోగలదు) |
| ఎన్క్లోజర్ రకం | పూర్తిగా ఇన్సులేట్ చేయబడిన మెటల్-పరివేష్టిత క్యాబినెట్; ఇండోర్ మరియు అవుట్డోర్ కాన్ఫిగరేషన్లు |
| ఇన్సులేషన్ మీడియం | ఎయిర్-ఇన్సులేటెడ్ (AIS) / సాలిడ్-ఇన్సులేటెడ్; SF₆ కాన్ఫిగరేషన్లు అందుబాటులో ఉన్నాయి |
| ప్రమాణాల వర్తింపు | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 సిరీస్ |
| ధృవపత్రాలు | CE, ISO, CCC; మూడవ పక్షం రకం-పరీక్షించబడింది |
టేబుల్ 8 — లుగావో పవర్ HV స్విచ్ గేర్ సాంకేతిక లక్షణాలు
సర్క్యూట్ బ్రేకర్ పరిచయాలు లోడ్ లేదా ఫాల్ట్ కరెంట్ కింద విడిపోయినప్పుడు, విద్యుత్ శక్తి పరిచయాల మధ్య ప్లాస్మా ఆర్క్ను కొనసాగిస్తుంది. ఉష్ణోగ్రతలు 5,000–20,000 Kకి చేరుకుంటాయి, ఆరిపోయే వరకు పూర్తి ఫాల్ట్ కరెంట్ని కలిగి ఉంటుంది. బ్రేకర్ యొక్క ఆర్క్-క్వెన్చింగ్ సామర్ధ్యం - సహజ కరెంట్ సున్నా వద్ద అంతరాయం కలిగించే వేగం - గరిష్ట అంతరాయం కలిగించే ఫాల్ట్ కరెంట్ (బ్రేకింగ్ కెపాసిటీ) మరియు ఎనర్జీ లెట్-త్రూ నిర్ణయిస్తుంది.
అంతరాయం కలిగించే మీడియా, కాంటాక్ట్ జ్యామితి మరియు ఆపరేటింగ్ మెకానిజం డిజైన్ బ్రేకర్ పనితీరు మరియు నిర్వహణ అవసరాలను నిర్వచిస్తుంది.
| మధ్యస్థం | వోల్టేజ్ పరిధి | బ్రేకింగ్ పెర్ఫార్మెన్స్ | పర్యావరణ ప్రభావం | నిర్వహణ | ట్రెండ్ |
| వాక్యూమ్ | LV - 52 kV | అద్భుతమైన | ఏదీ లేదు | చాలా తక్కువ | పెరుగుతోంది |
| SF₆ గ్యాస్ | MV - HV | అద్భుతమైన | GWP 23,500 ⚠ | తక్కువ (సీల్డ్) | నియంత్రిత ↓ |
| గాలి (ACB) | LV | బాగుంది | ఏదీ లేదు | మధ్యస్తంగా | స్థిరమైన |
| నూనె (బల్క్) | MV (లెగసీ) | బాగుంది | అగ్ని ప్రమాదం | అధిక | లెగసీ ↓ |
| CO₂ మిశ్రమం | MV–HV (dev) | ఉద్భవిస్తున్నది | GWP ~1 | TBD | R&D దశ |
టేబుల్ 9 — స్విచ్ గేర్ కేటగిరీలలో ఆర్క్-క్వెన్చింగ్ మీడియా కంపారిజన్
EU F-గ్యాస్ రెగ్యులేషన్ (EU 2024/573) 2030 నుండి కొత్త MV ఇన్స్టాలేషన్ల కోసం SF₆ని తొలగిస్తుంది. ఇతర ప్రాంతాలు ఇలాంటి నియమాలను అనుసరిస్తున్నాయి. పరిశ్రమ ప్రతిస్పందనలలో ఇవి ఉన్నాయి:
⚠ సేకరణ గమనిక
20-30 సంవత్సరాల జీవితకాలం ఉన్న ప్రాజెక్ట్ల కోసం, SF₆-రహిత సాంకేతికతను పేర్కొనడం వలన ముందస్తు భర్తీ ఖర్చులు తప్పుతాయి. లుగావో పవర్ యొక్క వాక్యూమ్ మరియు సాలిడ్-ఇన్సులేటెడ్ MV స్విచ్ గేర్ కంప్లైంట్, ఫ్యూచర్ ప్రూఫ్ ప్రత్యామ్నాయాలను అందిస్తుంది. అనుకూలమైన SF₆-రహిత పరిష్కారాల కోసం Lugao ఇంజనీరింగ్లో పాల్గొనండి.
| పరామితి | నిర్వచనం & ప్రాముఖ్యత |
| రేట్ చేయబడిన వోల్టేజ్ (Ur) | అత్యధిక సిస్టమ్ వోల్టేజ్ స్విచ్ గేర్ నిరంతరం పనిచేయగలదు. ఇన్స్టాలేషన్లో గరిష్ట ఆపరేటింగ్ వోల్టేజీని మించాలి. |
| రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్ (ISc) | గరిష్ట ఫాల్ట్ కరెంట్ బ్రేకర్ విశ్వసనీయంగా అంతరాయం కలిగిస్తుంది. కాబోయే సిస్టమ్ ఫాల్ట్ కరెంట్ కంటే ఎక్కువగా ఉండాలి. |
| రేట్ చేయబడిన స్వల్ప-సమయ తట్టుకునే (Icw) | గరిష్ఠ కరెంట్ స్విచ్ గేర్ నిర్ణీత సమయానికి (1 సె లేదా 3 సె) నిర్మాణాత్మక నష్టం లేకుండా మోయగలదు. |
| రేట్ చేయబడిన సాధారణ కరెంట్ (Ir) | లోడ్ పెరుగుదలకు మార్జిన్తో, ఉష్ణ పరిమితుల్లో గరిష్ట నిరంతర లోడ్ కరెంట్. |
| ఇన్సులేషన్ స్థాయిలు (LIWV / SIWV) | లైట్నింగ్ ఇంపల్స్ తట్టుకోగలవు మరియు స్విచింగ్ ఇంపల్స్ తట్టుకోగల వోల్టేజీలు. ఉప్పెన రక్షణతో సమన్వయం చేసుకోవాలి. |
| అంతర్గత ఆర్క్ వర్గీకరణ (IAC) | IEC 62271-200 వర్గాలు (A, B, AB) అంతర్గత ఆర్క్ లోపాల సురక్షిత నియంత్రణను నిర్వచించాయి. |
| సేవ కొనసాగింపు నష్టం (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B కేటగిరీలు నిర్వహణ సమయంలో ప్రక్కనే ఉన్న బేలు శక్తివంతంగా ఉంటాయో లేదో నిర్వచిస్తుంది. |
టేబుల్ 10 — క్లిష్టమైన స్విచ్ గేర్ సాంకేతిక పారామితులు
| ప్రామాణికం | శరీరం | పరిధి |
| IEC 62271-1 | IEC | HV స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ కోసం సాధారణ లక్షణాలు — అన్ని వోల్టేజ్ తరగతులు. |
| IEC 62271-100 | IEC | AC సర్క్యూట్ బ్రేకర్లు — ప్రాథమిక MV/HV CB ప్రమాణం. |
| IEC 62271-200 | IEC | 1 kV–52 kV కోసం AC మెటల్-పరివేష్టిత స్విచ్ గేర్ — MV అసెంబ్లీలు. |
| IEC 62271-203 | IEC | గ్యాస్-ఇన్సులేటెడ్ మెటల్-పరివేష్టిత స్విచ్ గేర్ (GIS) కోసం > 52 kV — ట్రాన్స్మిషన్ GIS. |
| IEC 61439-1 / -2 | IEC | LV స్విచ్ గేర్ అసెంబ్లీలు — డిజైన్ వెరిఫికేషన్ మరియు రొటీన్ టెస్టింగ్. |
| ANSI/IEEE C37 సిరీస్ | IEEE | AC HV సర్క్యూట్ బ్రేకర్లు (C37.04/06/09), MV స్విచ్ గేర్ (C37.20), టెస్టింగ్లను కవర్ చేస్తుంది. |
| GB/T 3906 | SAC | 3.6–40.5 kV మెటల్-పరివేష్టిత స్విచ్ గేర్ కోసం చైనీస్ ప్రమాణం. IEC 62271-200కి సమానం. |
| IEC 60947 సిరీస్ | IEC | LV స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ — బ్రేకర్లు, డిస్కనెక్టర్లు, కాంటాక్టర్ల కోసం పరికర ప్రమాణాలు. |
టేబుల్ 11 — స్విచ్ గేర్ కోసం కీలక అంతర్జాతీయ ప్రమాణాలు
| దశ | కార్యాచరణ | కీలక ప్రశ్నలు & బట్వాడా |
| 1 | సిస్టమ్ విశ్లేషణ | షార్ట్-సర్క్యూట్ విశ్లేషణను నిర్వహించండి/సమీక్షించండి. ప్రతి ప్రదేశంలో గరిష్ట భావి తప్పు కరెంట్ని నిర్ణయించండి. |
| 2 | లోడ్ & వోల్టేజ్ నిర్వచనం | రేట్ చేయబడిన సాధారణ కరెంట్, సిస్టమ్ వోల్టేజ్, వోల్టేజ్ నియంత్రణ, వర్తిస్తే OLTC అవసరాలను నిర్వచించండి. |
| 3 | సాంకేతికత ఎంపిక | వోల్టేజ్ క్లాస్ (LV/MV/HV), అంతరాయం కలిగించే మీడియం (వాక్యూమ్/SF₆/గాలి), ఎన్క్లోజర్ రకం (AIS/GIS/మెటల్-ఎన్క్లోజ్డ్), ఇండోర్/అవుట్డోర్ కాన్ఫిగరేషన్ని ఎంచుకోండి. |
| 4 | ప్రమాణాల నిర్వచనం | వర్తించే ప్రమాణాలను గుర్తించండి, RFQలో అవసరమైన ధృవపత్రాలను (IEC, ANSI, CE, CCC, DNV, మొదలైనవి) పేర్కొనండి. |
| 5 | రక్షణ సమన్వయం | రిలే ఫంక్షన్లు, టైమ్-కరెంట్ కోఆర్డినేషన్, కమ్యూనికేషన్ ప్రోటోకాల్ (IEC 61850, మోడ్బస్, DNP3), IAC/LSC అవసరాలను నిర్వచించండి. |
| 6 | సైట్ పరిస్థితులు | ఉష్ణోగ్రత, ఎత్తు, తేమ, కాలుష్యం, సీస్మిక్ జోన్, ఇండోర్/అవుట్డోర్ ఇన్స్టాలేషన్ను నిర్వచించండి. డీరేటింగ్ & ఎన్క్లోజర్ స్పెక్స్ని నిర్ణయించండి. |
| 7 | RFQ & మూల్యాంకనం | సాంకేతిక వివరణను జారీ చేయండి. బిడ్లను మూల్యాంకనం చేయండి: సమ్మతి, రకం పరీక్షలు, డెలివరీ, మద్దతు, TCO. |
టేబుల్ 12 — సెవెన్-స్టెప్ స్విచ్ గేర్ స్పెసిఫికేషన్ & ప్రొక్యూర్మెంట్ ప్రాసెస్
| వాక్యూమ్/సాలిడ్-ఇన్సులేటెడ్ MV స్విచ్గేర్ని ఎంచుకోండి... | SF₆ GISని ఎంచుకోండి... |
| SF₆ నిషేధించబడింది లేదా నియంత్రించబడింది; భవిష్యత్తు-రుజువు, తక్కువ-పర్యావరణ-ప్రమాదం; MV ≤ 40.5 kV; తక్కువ నిర్వహణ; ఇండోర్ ప్రాధాన్యత | సైట్ ప్రాంతం తీవ్రంగా నిరోధించబడింది; వోల్టేజ్>40.5 kV; అత్యంత కలుషితమైన బహిరంగ వాతావరణం; పొడిగించిన నిర్వహణ విరామం; హెర్మెటిక్లీ సీల్డ్ పనితీరు |
టేబుల్ 13 — సాంకేతిక ఎంపిక గైడ్: వాక్యూమ్/SI vs SF₆ GIS
💡 కీ అంతర్దృష్టి
TCO విశ్లేషణ: 20-సంవత్సరాల సేవా జీవితంలో, SF₆ MV స్విచ్గేర్ మొత్తం నిర్వహణ మరియు జీవిత ముగింపు ఖర్చులు వాక్యూమ్/సాలిడ్-ఇన్సులేటెడ్ ప్రత్యామ్నాయాలను 15-25% మించిపోయాయి (SF₆ రికవరీతో సహా). నిబద్ధతకు ముందు దీన్ని లెక్కించడం గట్టిగా సిఫార్సు చేయబడింది.
లుగావో పవర్ కో., లిమిటెడ్ఎలక్ట్రికల్ స్విచ్ గేర్, పవర్ ట్రాన్స్ఫార్మర్లు మరియు బాక్స్-టైప్ ట్రాన్స్ఫార్మర్ సబ్స్టేషన్ల తయారీలో చైనా-ఆధారిత ప్రముఖ తయారీదారు. విద్యుత్ పంపిణీ పరికరాలపై ప్రత్యేక దృష్టితో, Lugao పూర్తి వోల్టేజ్ పరిధిలో లోతైన ఇంజనీరింగ్ నైపుణ్యాన్ని అభివృద్ధి చేసింది - తక్కువ-వోల్టేజ్ డిస్ట్రిబ్యూషన్ స్విచ్గేర్ నుండి అధిక-వోల్టేజ్ మెటల్-పరివేష్టిత క్యాబినెట్ల వరకు - సేవలందిస్తున్న యుటిలిటీలు, EPC కాంట్రాక్టర్లు, పారిశ్రామిక ఆపరేటర్లు మరియు ప్రపంచ మార్కెట్లలో పునరుత్పాదక ఇంధన ప్రాజెక్ట్ డెవలపర్లు.
బలమైన OEM సామర్ధ్యం, బహుళ-ప్రామాణిక సమ్మతి మరియు అత్యంత ప్రతిస్పందించే సాంకేతిక మద్దతు బృందంతో కలిపి ఫ్యాక్టరీ-ప్రత్యక్ష సరఫరా నాణ్యత, సమ్మతి మరియు పోటీ ధర అవసరమయ్యే అంతర్జాతీయ ప్రాజెక్ట్లకు Lugaoని ఇష్టపడే సరఫరా భాగస్వామిగా చేస్తుంది.

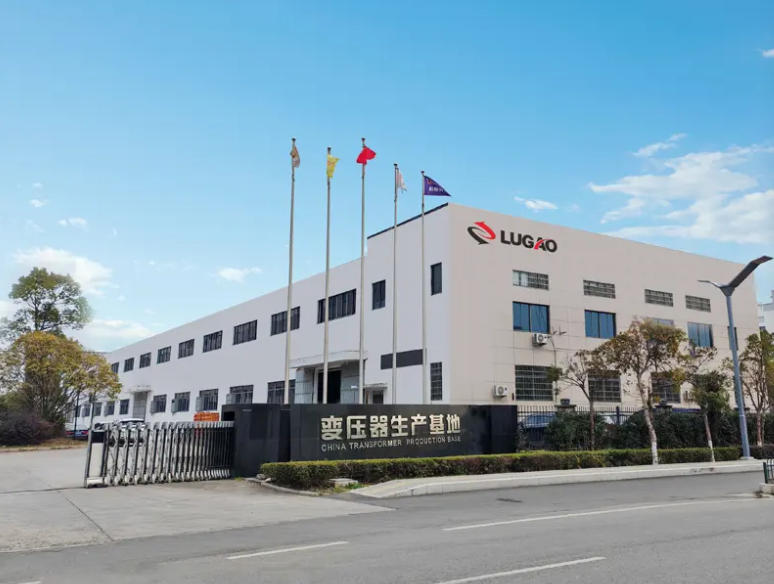

మూర్తి 4 - లుగావో పవర్ కో., లిమిటెడ్ తయారీ సౌకర్యం

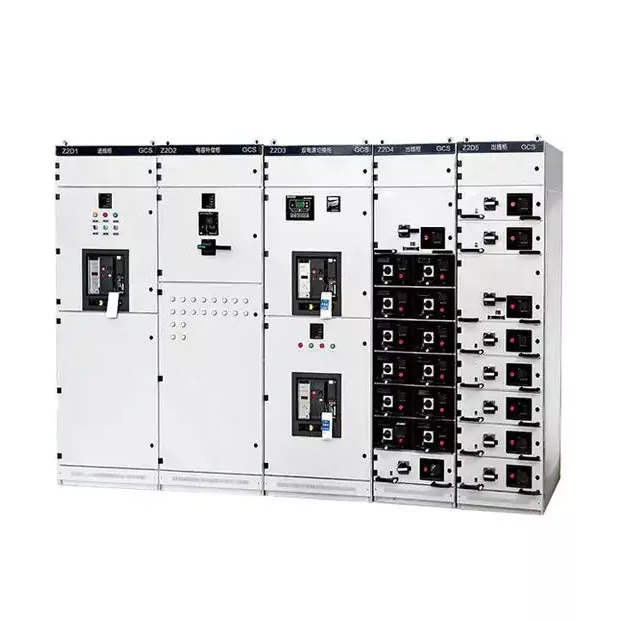

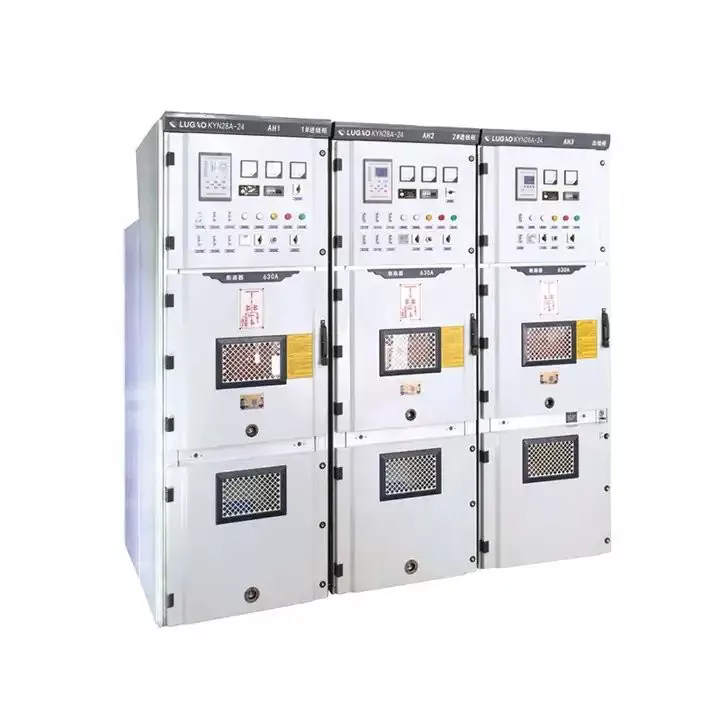

| ఉత్పత్తి | వోల్టేజ్ / ప్రస్తుత పరిధి | ప్రమాణాలు | ధృవపత్రాలు |
| LV ప్రధాన పంపిణీ బోర్డు (MDB) | 1,000 V వరకు / 6,300 A వరకు | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV మోటార్ కంట్రోల్ సెంటర్ (MCC) | 1,000 V వరకు / 4,000 A వరకు | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV మెటల్-ఎన్క్లోజ్డ్ స్విచ్గేర్ | 3.6 kV – 40.5 kV / 4,000 A వరకు | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, టైప్-టెస్ట్ చేయబడింది |
| రింగ్ మెయిన్ యూనిట్ (RMU) | 12 kV - 40.5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, టైప్-టెస్ట్ చేయబడింది |
| పూర్తిగా ఇన్సులేట్ చేయబడిన మెటల్-ఎన్క్లోజ్డ్ క్యాబినెట్ | 12 kV – 40.5 kV / 4,000 A వరకు | IEC 62271-200 | CE, ISO, టైప్-టెస్ట్ చేయబడింది |
| HV స్విచ్ గేర్ | 3,600 V – 40,500 V / 4,000 A వరకు, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, టైప్-టెస్ట్ చేయబడింది |
| కస్టమ్ / OEM స్విచ్ గేర్ | కస్టమర్ స్పెసిఫికేషన్ ప్రకారం | IEC / ANSI / GB / BS (ప్రతి ప్రాజెక్ట్) | ప్రాజెక్ట్ అవసరం ప్రకారం |
టేబుల్ 14 — లుగావో పవర్ స్విచ్గేర్ ఉత్పత్తి పోర్ట్ఫోలియో
లుగావో పవర్ యొక్క తయారీ మరియు ఇంజనీరింగ్ కార్యకలాపాలు ISO 9001కి ధృవీకరించబడ్డాయి, నాణ్యత నిర్వహణ వ్యవస్థ (QMS)తో ఉత్పత్తి యొక్క అన్ని దశలను కవర్ చేస్తుంది - ఉత్పాదక ప్రక్రియ నియంత్రణ, పూర్తయిన ఉత్పత్తి పరీక్ష మరియు పోస్ట్-డెలివరీ మద్దతు ద్వారా ఇన్కమింగ్ మెటీరియల్ తనిఖీ నుండి. QMS డిజైన్ సమీక్ష, సరఫరాదారు అర్హత, క్రమాంకనం చేసిన పరీక్ష పరికరాల నిర్వహణ, నాన్-కన్ఫార్మెన్స్ ప్రాసెసింగ్ మరియు దిద్దుబాటు చర్య కోసం నియంత్రిత విధానాలను కలిగి ఉంటుంది.
టైప్ టెస్టింగ్ - గుర్తింపు పొందిన థర్డ్-పార్టీ హై-వోల్టేజ్ టెస్టింగ్ లాబొరేటరీలలో ప్రోటోటైప్ యూనిట్లపై నిర్వహించబడుతుంది - డిజైన్ అన్ని పేర్కొన్న పనితీరు అవసరాలకు అనుగుణంగా ఉందని ధృవీకరిస్తుంది. Lugao యొక్క ప్రామాణిక ఉత్పత్తి లైన్లు వర్తించే IEC మరియు GB ప్రమాణాలకు అనుగుణంగా టైప్-టెస్ట్ చేయబడ్డాయి. గుర్తింపు పొందిన ప్రయోగశాలల (KEMA, TÜV రీన్ల్యాండ్, SGS, CPRI మరియు CEPRIతో సహా) నుండి టైప్ టెస్ట్ నివేదికలు ప్రీ-క్వాలిఫికేషన్ డాక్యుమెంటేషన్ ప్యాకేజీలో భాగంగా సమీక్ష కోసం అందుబాటులో ఉన్నాయి.
MV స్విచ్ గేర్ (IEC 62271-200) కోసం టైప్ పరీక్షలు:
| సాధారణ పరీక్ష | ప్రామాణిక / అంగీకార ప్రమాణాలు |
| పవర్ ఫ్రీక్వెన్సీ తట్టుకోగలదు | 1 నిమిషం పాటు రేట్ చేయబడిన ఇన్సులేషన్ స్థాయిలో వోల్టేజ్ వర్తించబడుతుంది - ఫ్లాష్ఓవర్ లేదా అంతరాయం కలిగించే ఉత్సర్గ లేదు |
| ఇన్సులేషన్ రెసిస్టెన్స్ | 2.5 kV లేదా 5 kV DC వద్ద మెగ్గర్ పరీక్ష; బేస్లైన్ మరియు కనీస అంగీకార థ్రెషోల్డ్తో పోలిస్తే ఫలితం |
| మెకానికల్ ఆపరేషన్ టెస్ట్ | సర్క్యూట్ బ్రేకర్ మరియు డిస్కనెక్టర్ ఆపరేటింగ్ మెకానిజమ్స్ సైకిల్; ఆపరేటింగ్ సమయాలు మరియు ప్రయాణాన్ని కొలుస్తారు |
| ఇంటర్లాకింగ్ ధృవీకరణ | సరికాని స్విచింగ్ సీక్వెన్స్లను నిరోధించడానికి అన్ని భద్రతా ఇంటర్లాక్లు (మెకానికల్ మరియు ఎలక్ట్రికల్) ధృవీకరించబడ్డాయి |
| రక్షణ రిలే ఫంక్షనల్ టెస్ట్ | అన్ని కాన్ఫిగర్ చేయబడిన రక్షణ విధులు రిలే సెట్టింగ్లకు వ్యతిరేకంగా పరీక్షించబడ్డాయి; పర్యటన సమయాలు స్పెసిఫికేషన్కు ధృవీకరించబడ్డాయి |
| వైరింగ్ & కంట్రోల్ సర్క్యూట్ తనిఖీ | అన్ని నియంత్రణ మరియు ద్వితీయ వైరింగ్ కొనసాగింపు, ధ్రువణత మరియు ఇన్సులేషన్ ఆమోదించబడిన డ్రాయింగ్లకు వ్యతిరేకంగా ధృవీకరించబడ్డాయి |
| విజువల్ & డైమెన్షనల్ ఇన్స్పెక్షన్ | అన్ని భాగాలు, లేబులింగ్, బస్బార్ గుర్తులు మరియు కనెక్షన్లు ఆమోదించబడిన తయారీ డ్రాయింగ్లకు వ్యతిరేకంగా ధృవీకరించబడ్డాయి |
టేబుల్ 15 — స్విచ్ గేర్ కోసం లుగావో పవర్ రొటీన్ టెస్ట్ ప్రోగ్రామ్
నాణ్యత నిబద్ధత
ప్రతి లుగావో పవర్ స్విచ్గేర్ షిప్మెంట్తో పాటు పూర్తి సాంకేతిక డాక్యుమెంటేషన్ ప్యాకేజీ ఉంటుంది: అన్ని కొలిచిన విలువలు మరియు అంగీకార ప్రమాణాలతో కూడిన సాధారణ పరీక్ష నివేదిక, టైప్ టెస్ట్ సర్టిఫికేట్ సూచనలు, మెటీరియల్ సర్టిఫికేట్లు, పరీక్షా పరికరాల కోసం కాలిబ్రేషన్ రికార్డ్లు, డైమెన్షనల్ ఇన్స్పెక్షన్ రికార్డ్లు మరియు నిర్మించిన డ్రాయింగ్లు. థర్డ్-పార్టీ తనిఖీ మరియు సాక్ష్యాధారమైన FAT అభ్యర్థనపై ఏర్పాటు చేయవచ్చు.
