బాక్స్-టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్‌ల సమగ్ర విశ్లేషణ: సాంకేతిక, వాణిజ్య మరియు వ్యూహాత్మక అంతర్దృష్టులు

కార్యనిర్వాహక సారాంశం

---

విశ్వసనీయమైన, వేగవంతమైన మరియు సురక్షితమైన విద్యుత్ పంపిణీ ఆర్థిక వృద్ధికి మరియు సామాజిక పురోగతికి ఒక అవసరం. పట్టణ అవస్థాపన, పారిశ్రామిక సౌకర్యాలు, పునరుత్పాదక ఇంధన ప్రాజెక్టులు మరియు అత్యవసర విద్యుత్ విస్తరణ, ఇంజనీర్లు మరియు ప్రాజెక్ట్ డెవలపర్‌లు పౌర నిర్మాణ సమయపాలనలను తగ్గించే, మొత్తం ప్రాజెక్ట్ ప్రమాదాన్ని తగ్గించే మరియు కార్యాచరణ భద్రత యొక్క అత్యధిక స్థాయిలను నిర్వహించే పంపిణీ పరిష్కారాలను ఎక్కువగా డిమాండ్ చేస్తున్నారు.

బాక్స్-టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్ — కాంపాక్ట్ సబ్‌స్టేషన్ లేదా ముందుగా నిర్మించిన సబ్‌స్టేషన్‌గా కూడా పిలువబడుతుంది — ఈ డిమాండ్‌ను ఫ్యాక్టరీ-అసెంబుల్డ్, మీడియం-వోల్టేజ్ (MV) స్విచ్‌గేర్, డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ మరియు తక్కువ-వోల్టేజ్ (LV) డిస్ట్రిబ్యూషన్ పరికరాలను ఒకే వెదర్ ప్రూఫ్ ఎన్‌క్లోజర్‌లో అనుసంధానించే ముందుగా పరీక్షించిన యూనిట్‌తో సమాధానం ఇస్తుంది. సాంప్రదాయిక సబ్‌స్టేషన్ భవనాల అవసరాన్ని తొలగిస్తూ, బాక్స్ సబ్‌స్టేషన్‌ను సిద్ధం చేసిన స్లాబ్‌పై ఇన్‌స్టాల్ చేయవచ్చు, శక్తివంతం చేయవచ్చు మరియు సాంప్రదాయ విధానాల ద్వారా అవసరమైన సమయంలో కొంత భాగానికి సేవలో ఉంచవచ్చు.

లుగావో పవర్ కో., లిమిటెడ్. బాక్స్-టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్‌లలో ప్రముఖ చైనా-ఆధారిత స్పెషలిస్ట్, యూరోపియన్ టైప్ (IEC స్టాండర్డ్) మరియు అమెరికన్ టైప్ (ANSI/IEEE స్టాండర్డ్) ఉత్పత్తులను అందిస్తోంది. కంపెనీ యొక్క ఫ్యాక్టరీ-డైరెక్ట్ మోడల్, మల్టీ-స్టాండర్డ్ కంప్లైయెన్స్ మరియు బలమైన కస్టమ్ ఇంజనీరింగ్ సామర్ధ్యం ప్రపంచవ్యాప్తంగా EPC కాంట్రాక్టర్‌లు, యుటిలిటీస్, ఇండస్ట్రియల్ డెవలపర్‌లు మరియు పునరుత్పాదక ఇంధన ప్రాజెక్ట్ యజమానులకు నమ్మకమైన OEM మరియు హోల్‌సేల్ భాగస్వామిగా చేసింది.

ఈ శ్వేతపత్రం బాక్స్-రకం ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్‌ల యొక్క సమగ్ర సాంకేతిక మరియు వాణిజ్య విశ్లేషణను అందిస్తుంది: ఉత్పత్తి వర్గీకరణ, ఇంజనీరింగ్ సూత్రాలు, పనితీరు బెంచ్‌మార్క్‌లు, అప్లికేషన్ మార్గదర్శకత్వం, ప్రమాణాల సమ్మతి మరియు సేకరణ నిర్ణయ పద్దతి. ఇది ఎలక్ట్రికల్ ఇంజనీర్లు, ప్రాజెక్ట్ మేనేజర్లు, సేకరణ నిపుణులు మరియు సాంకేతిక నిర్ణయాధికారులకు సూచన పత్రంగా ఉద్దేశించబడింది.

విషయ సూచిక

---

• 1. పరిశ్రమ సందర్భం & మార్కెట్ డ్రైవర్లు
• 2. ఉత్పత్తి నిర్వచనం & వర్గీకరణ
• 3. యూరోపియన్ టైప్ బాక్స్ సబ్‌స్టేషన్ — టెక్నికల్ డీప్-డైవ్
• 4. అమెరికన్ టైప్ బాక్స్ సబ్‌స్టేషన్ — టెక్నికల్ డీప్-డైవ్
• 5. తులనాత్మక విశ్లేషణ: యూరోపియన్ వర్సెస్ అమెరికన్ టైప్
• 6. ఎన్‌క్లోజర్ డిజైన్, ప్రొటెక్షన్ & ఎన్విరాన్‌మెంటల్ పెర్ఫార్మెన్స్
• 7. ప్రమాణాలు & నియంత్రణ సమ్మతి
• 8. అప్లికేషన్ దృశ్యాలు
• 9. సేకరణ & ఎంపిక పద్దతి
• 10. లుగావో పవర్ — సామర్థ్యాలు & పోటీ స్థానం
• 11. నాణ్యత హామీ & ఫ్యాక్టరీ అంగీకార పరీక్ష
• 12. ముగింపులు & సిఫార్సులు

1. పరిశ్రమ సందర్భం & మార్కెట్ డ్రైవర్లు

---

1.1 ఎవాల్వింగ్ పవర్ డిస్ట్రిబ్యూషన్ ల్యాండ్‌స్కేప్

పారిశ్రామిక విస్తరణ, పట్టణ జనాభా పెరుగుదల, ఎలక్ట్రిక్ వాహనాల స్వీకరణ మరియు పంపిణీ చేయబడిన పునరుత్పాదక ఇంధన వనరుల ఏకీకరణ ద్వారా 2035 నాటికి ప్రపంచ విద్యుత్ వినియోగం ఏటా 2.4–3.1% పెరుగుతుందని అంచనా వేయబడింది. సాంప్రదాయ సబ్‌స్టేషన్ నిర్మాణ పద్ధతులు - శాశ్వత పౌర నిర్మాణాలు, పొడిగించిన అనుమతి సమయపాలన మరియు పెద్ద ఇన్‌స్టాలేషన్ సిబ్బంది అవసరం - ఆధునిక ప్రాజెక్ట్ డెలివరీ ద్వారా డిమాండ్ చేయబడిన వేగం మరియు వశ్యతతో ఎక్కువగా విరుద్ధంగా ఉన్నాయి.

ఇంతలో, యుటిలిటీస్ మరియు రెగ్యులేటరీ బాడీల నుండి భద్రత మరియు విశ్వసనీయత అంచనాలు పెరుగుతూనే ఉన్నాయి. సరిపోని పర్యావరణ రక్షణ కారణంగా పరికరాలు వైఫల్యాలు, బహిర్గతమైన ప్రత్యక్ష భాగాల నుండి ఆర్క్ ఫ్లాష్ సంఘటనలు మరియు లెగసీ పరికరాల నుండి చమురు కాలుష్యం వంటి సంఘటనలు అన్నీ మరింత సమగ్రమైన, ఫ్యాక్టరీ-పరీక్షించిన మరియు పరివేష్టిత పంపిణీ నిర్మాణాల వైపు మళ్లుతున్నాయి.

1.2 మార్కెట్ పరిమాణం & వృద్ధి

గ్లోబల్ కాంపాక్ట్/బాక్స్-రకం సబ్‌స్టేషన్ మార్కెట్ విలువ 2023లో సుమారు USD 13.5 బిలియన్లుగా ఉంది మరియు 2030 నాటికి CAGR వద్ద 7.2–8.5% వృద్ధి చెందుతుందని అంచనా వేయబడింది. ముఖ్య వృద్ధి వెక్టర్‌లు:

• అర్బన్ గ్రిడ్ అప్‌గ్రేడ్ ప్రోగ్రామ్‌లు: ఉత్తర అమెరికా, యూరప్ మరియు తూర్పు ఆసియాలోని వృద్ధాప్య పంపిణీ నెట్‌వర్క్‌లకు నిర్బంధిత పట్టణ పాదముద్రలలో సరిపోయే పరికరాలతో ఆధునికీకరణ అవసరం.
• పునరుత్పాదక శక్తి విస్తరణ: ప్రతి సోలార్ ఫామ్ మరియు విండ్ ప్రాజెక్ట్‌కు స్టెప్-అప్ మరియు గ్రిడ్-కనెక్షన్ సబ్‌స్టేషన్లు అవసరం, వీటిలో ఎక్కువ భాగం ఖర్చు మరియు షెడ్యూల్ సామర్థ్యం కోసం ముందుగా నిర్మించిన బాక్స్ యూనిట్‌లుగా సరఫరా చేయబడతాయి.
• ఇండస్ట్రియల్ పార్క్ & స్పెషల్ ఎకనామిక్ జోన్ డెవలప్‌మెంట్: ఆగ్నేయాసియా, మధ్యప్రాచ్యం మరియు ఆఫ్రికాలో కొత్త పారిశ్రామిక జోన్‌ల కోసం త్వరిత విస్తరణ శక్తి మౌలిక సదుపాయాలు కీలకం.
• అత్యవసర & తాత్కాలిక శక్తి: విపత్తు పునరుద్ధరణ, నిర్మాణ స్థలాలు మరియు ఈవెంట్‌లకు పోర్టబుల్, వేగంగా అమలు చేయగల పంపిణీ అవస్థాపన అవసరం.
• స్మార్ట్ గ్రిడ్ ఆధునీకరణ: డిజిటల్ మానిటరింగ్, ఆటోమేటిక్ ప్రొటెక్షన్ మరియు రిమోట్ కంట్రోల్ యొక్క ఏకీకరణ ప్రపంచవ్యాప్తంగా కాంపాక్ట్ సబ్‌స్టేషన్‌ల కోసం స్పెసిఫికేషన్ అవసరాలను పెంచుతోంది.

ప్రాంతం	2023 విలువ	2030 సూచన	CAGR	కీ డ్రైవర్
ఆసియా-పసిఫిక్	USD 5.4 బి	USD 9.8 బి	8.9%	పారిశ్రామికీకరణ, RE
యూరప్	USD 3.1 బి	USD 5.1 B	7.4%	గ్రిడ్ ఆధునికీకరణ
ఉత్తర అమెరికా	USD 2.6 బి	USD 4.2 బి	7.1%	వృద్ధాప్య ఇన్ఫ్రా భర్తీ
MEA & లాటిన్ అమెరికా	USD 2.4 బి	USD 4.5 బి	9.4%	విద్యుదీకరణ కార్యక్రమాలు

టేబుల్ 1 — ప్రాంతాల వారీగా గ్లోబల్ బాక్స్-టైప్ సబ్‌స్టేషన్ మార్కెట్, 2023–2030

2. ఉత్పత్తి నిర్వచనం & వర్గీకరణ

---

2.1 బాక్స్-టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్ అంటే ఏమిటి?

A బాక్స్-రకం ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్(కాంపాక్ట్ సబ్‌స్టేషన్, ముందుగా నిర్మించిన సబ్‌స్టేషన్ లేదా ప్యాకేజీ సబ్‌స్టేషన్‌గా కూడా సూచిస్తారు) అనేది పూర్తిగా ఫ్యాక్టరీ-అసెంబుల్డ్, ప్రీ-టెస్టెడ్ పవర్ డిస్ట్రిబ్యూషన్ యూనిట్, ఇది ఒకే వెదర్ ప్రూఫ్ ఎన్‌క్లోజర్‌లో మూడు ఫంక్షనల్ భాగాలను అనుసంధానిస్తుంది:

• మీడియం-వోల్టేజ్ (MV) స్విచ్‌గేర్:ఇన్‌కమింగ్ MV సరఫరాను అందుకుంటుంది, స్విచింగ్, రక్షణ మరియు ఐసోలేషన్‌ను అందిస్తుంది.
• డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్:తుది వినియోగదారు పంపిణీ కోసం MV (సాధారణంగా 6–35 kV) నుండి LVకి (సాధారణంగా 0.4 kV) దశలను తగ్గిస్తుంది.
• లో-వోల్టేజ్ (LV) డిస్ట్రిబ్యూషన్ బోర్డ్:మీటరింగ్, రక్షణ మరియు నియంత్రణతో అవుట్‌గోయింగ్ ఫీడర్‌లకు LV పవర్‌ను పంపిణీ చేస్తుంది.

ఫ్యాక్టరీ అసెంబ్లీ అంతర్గత కేబులింగ్, బస్‌బార్ కనెక్షన్‌లు, ప్రొటెక్టివ్ రిలే సెట్టింగ్‌లు మరియు ఇంటర్-కాంపోనెంట్ ఇంటర్‌ఫేస్‌లు డెలివరీకి ముందు పూర్తి చేయబడి, పరీక్షించబడి మరియు ధృవీకరించబడిందని నిర్ధారిస్తుంది. ఆన్-సైట్ పని సివిల్ ఫౌండేషన్ తయారీ, MV/LV కేబుల్ రద్దు, గ్రౌండింగ్ మరియు ఎనర్జీసేషన్‌కు తగ్గించబడింది.

2.2 రెండు ప్రధాన ఉత్పత్తి వర్గాలు

బాక్స్-రకం సబ్‌స్టేషన్‌లు విస్తృతంగా రెండు డిజైన్ కుటుంబాలుగా వర్గీకరించబడ్డాయి, విభిన్న ఇంజనీరింగ్ సంప్రదాయాలు మరియు ప్రాంతీయ ప్రమాణాల ప్రాధాన్యతలను ప్రతిబింబిస్తాయి:

డైమెన్షన్	యూరోపియన్ రకం	అమెరికన్ రకం
ప్రామాణికం	IEC 62271, IEC 60076-11	ANSI/IEEE C57, C37 సిరీస్
MV స్విచింగ్	వాక్యూమ్ CB లేదా SF₆ స్విచ్ గేర్	ఫ్యూజ్ + లోడ్ బ్రేక్ స్విచ్ (LBS)
ట్రాన్స్ఫార్మర్	పొడి-రకం (ఇష్టపడేది) లేదా నూనెలో ముంచినది	నూనెలో ముంచిన (ప్రామాణిక)
లక్ష్య ప్రాంతాలు	యూరప్, చైనా, మిడిల్ ఈస్ట్, ఆసియా-పసిఫిక్, ఆఫ్రికా	ఉత్తర అమెరికా, లాటిన్ అమెరికా, ఆసియా & ఆఫ్రికాలోని భాగాలు

టేబుల్ 2 — యూరోపియన్ వర్సెస్ అమెరికన్ రకం: ఉన్నత-స్థాయి వర్గీకరణ

3. యూరోపియన్ టైప్ బాక్స్ సబ్‌స్టేషన్ — టెక్నికల్ డీప్-డైవ్

---

3.1 ఆర్కిటెక్చర్ & లేఅవుట్

యూరోపియన్ టైప్ బాక్స్ సబ్‌స్టేషన్ హాట్-డిప్ గాల్వనైజ్డ్ లేదా స్టెయిన్‌లెస్ స్టీల్ ఎన్‌క్లోజర్‌లో మాడ్యులర్ త్రీ-కంపార్ట్‌మెంట్ లేఅవుట్‌ను స్వీకరించింది. మూడు కంపార్ట్‌మెంట్‌లు - MV స్విచ్‌గేర్, ట్రాన్స్‌ఫార్మర్ మరియు LV డిస్ట్రిబ్యూషన్ - భౌతికంగా అంతర్గత విభజన గోడల ద్వారా వేరు చేయబడ్డాయి, ఆర్క్ ఫాల్ట్ నియంత్రణను అందిస్తాయి మరియు ప్రక్కనే ఉన్న విభాగాలను డి-ఎనర్జిజింగ్ లేకుండా నిర్వహణ కోసం స్వతంత్ర యాక్సెస్‌ను అనుమతిస్తుంది.

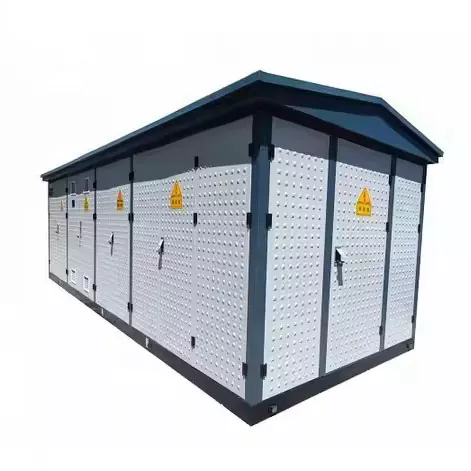

మూర్తి 1 — యూరోపియన్ టైప్ బాక్స్ సబ్‌స్టేషన్

3.2 MV స్విచ్ గేర్ కంపార్ట్మెంట్

MV కంపార్ట్‌మెంట్ సరఫరా టోపోలాజీ (రేడియల్ లేదా రింగ్ ఫీడర్) ఆధారంగా రింగ్ మెయిన్ యూనిట్ (RMU) లేదా వ్యక్తిగత MV ప్యానెల్‌లను కలిగి ఉంటుంది. రెండు ప్రాథమిక స్విచ్ గేర్ సాంకేతికతలు ఉపయోగించబడతాయి:

సాంకేతికత	వివరణ
వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VCB)	వాక్యూమ్ ఇంటరప్టర్ బాటిల్‌లో ఫాల్ట్ మరియు లోడ్ కరెంట్‌లను అడ్డుకుంటుంది. అధిక ఓర్పును (10,000+ ఆపరేటింగ్ సైకిల్స్), ఫాస్ట్ ఫాల్ట్ క్లియరెన్స్ (<50 ms) అందిస్తుంది మరియు SF₆-రహితంగా ఉంటుంది — పర్యావరణ నిబంధనల ప్రకారం ఎక్కువగా ప్రాధాన్యత ఇవ్వబడుతుంది.
SF₆ గ్యాస్-ఇన్సులేటెడ్ స్విచ్‌గేర్ (GIS)	ఆర్క్ క్వెన్చింగ్ మరియు ఇన్సులేషన్ కోసం సల్ఫర్ హెక్సాఫ్లోరైడ్ వాయువును ఉపయోగిస్తుంది. చాలా కాంపాక్ట్ మరియు అత్యంత విశ్వసనీయమైనది. గమనిక: SF₆ ఒక శక్తివంతమైన గ్రీన్‌హౌస్ వాయువు (GWP ~23,500) మరియు దీని ఉపయోగం EU మరియు ఇతర చోట్ల పర్యావరణ నియంత్రణను కఠినతరం చేయడానికి లోబడి ఉంటుంది.
రింగ్ మెయిన్ యూనిట్ (RMU)	ఫ్యాక్టరీ-సీల్డ్, గ్యాస్-ఇన్సులేటెడ్ (SF₆ లేదా వాక్యూమ్) స్విచ్చింగ్ పరికరం లోడ్-బ్రేక్ స్విచ్‌లు మరియు కాంపాక్ట్ మెటల్-క్లోజ్డ్ యూనిట్‌లో రక్షణ ఫ్యూజ్‌లను కలపడం. రింగ్-ఫీడర్ పంపిణీ నెట్‌వర్క్‌లకు అనువైనది.

MV స్విచ్ గేర్ అవసరమైన అన్ని రక్షణ విధులను అందిస్తుంది: ఓవర్ కరెంట్ (ANSI 51), ఎర్త్ ఫాల్ట్ (ANSI 51N/67N), మరియు పేర్కొన్న చోట అవకలన రక్షణ. IEC 62271-200 సమ్మతి సిబ్బంది రక్షణ కోసం ఆర్క్-ఫాల్ట్ వర్గీకరణను (IAC — ఇంటర్నల్ ఆర్క్ క్లాసిఫైడ్) నిర్ధారిస్తుంది.

3.3 ట్రాన్స్ఫార్మర్ బే

యూరోపియన్ రకం సబ్‌స్టేషన్‌లోని ట్రాన్స్‌ఫార్మర్ బే సాధారణంగా కాస్ట్ రెసిన్ డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్ (SCB సిరీస్)ను కలిగి ఉంటుంది, అయినప్పటికీ చమురు-మునిగిన యూనిట్లు కూడా ఉపయోగించబడతాయి. యూరోపియన్ రకం సబ్‌స్టేషన్‌లలో డ్రై-టైప్‌కు ప్రాధాన్యత పట్టణ, వాణిజ్య మరియు ఇండోర్-సమీప సంస్థాపనలకు కీలకమైన అగ్ని భద్రత ప్రయోజనాలతో సమలేఖనం అవుతుంది. ముఖ్య లక్షణాలు:

• కాస్ట్ రెసిన్ ఎన్‌క్యాప్సులేషన్ - నూనె లేదు, అగ్ని ప్రమాదం లేదు, కంటైన్‌మెంట్ పిట్ అవసరం లేదు.
• F1 ఫైర్ క్లాస్ (IEC 60076-11) — స్వీయ ఆర్పివేయడం, తగ్గిన జ్వాల ప్రచారం.
• అధిక తేమ మరియు కాలుష్య నిరోధకత - తీర, ఉష్ణమండల మరియు పారిశ్రామిక వాతావరణాలకు అనుకూలం.
• ఇన్‌స్టాలేషన్ అవసరాలపై ఆధారపడి IP23 నుండి IP44 ఎన్‌క్లోజర్ రక్షణ.
• శీతలీకరణ తరగతి AN (సహజ గాలి) ప్రమాణం; మెరుగైన ఓవర్‌లోడ్ సామర్థ్యం కోసం AF (ఫోర్స్డ్ ఎయిర్ ఫ్యాన్‌లు).

3.4 LV డిస్ట్రిబ్యూషన్ కంపార్ట్‌మెంట్

LV కంపార్ట్‌మెంట్‌లో అవుట్‌గోయింగ్ ఫీడర్‌లు, ఎనర్జీ మీటరింగ్, పవర్ ఫ్యాక్టర్ కరెక్షన్ కెపాసిటర్‌లు (ఐచ్ఛికం) మరియు రిమోట్ మానిటరింగ్ మరియు SCADA ఇంటిగ్రేషన్ కోసం ఇంటర్‌ఫేస్‌లపై మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు (MCCBలు) లేదా ఓపెన్-టైప్ ఎయిర్ సర్క్యూట్ బ్రేకర్లతో (ACBలు) ప్రధాన LV డిస్ట్రిబ్యూషన్ బోర్డు ఉంటుంది. బస్‌బార్ సిస్టమ్‌లు IEC 61439కి తగిన షార్ట్-సర్క్యూట్ తట్టుకునే రేటింగ్‌తో రేట్ చేయబడిన కరెంట్ కోసం పరిమాణంలో ఉంటాయి.

3.5 సాంకేతిక లక్షణాలు — యూరోపియన్ రకం

పరామితి	స్పెసిఫికేషన్ పరిధి
రేట్ చేయబడిన సామర్థ్యం	100 kVA - 2,500 kVA (ప్రామాణికం); 6,300 kVA వరకు ప్రత్యేకం
MV వోల్టేజ్ క్లాస్	6 కెవి, 10 కెవి, 20 కెవి, 35 కెవి
LV అవుట్‌పుట్ వోల్టేజ్	0.4 kV (3P+N), కస్టమ్ అందుబాటులో ఉంది
MV స్విచింగ్ పరికరం	వాక్యూమ్ CB / SF₆ RMU / లోడ్ బ్రేక్ స్విచ్
ట్రాన్స్ఫార్మర్ రకం	పొడి-రకం తారాగణం రెసిన్ (ప్రాధాన్యత) లేదా నూనెలో ముంచినది
షార్ట్-సర్క్యూట్ రేటింగ్	16 kA / 20 kA / 25 kA (1 s) — IEC 62271కి
రక్షణ తరగతి	IP33D ప్రమాణం; IP44 / IP54 మెరుగుపరచబడిన ఎన్‌క్లోజర్‌తో
పరిసర ఉష్ణోగ్రత	–25 °C నుండి +40 °C ప్రమాణం; -40 °C ఆర్కిటిక్ వెర్షన్ అందుబాటులో ఉంది
ఎత్తు	1,000 మీ ప్రమాణం వరకు; 4,000 m వరకు డి-రేటెడ్ వెర్షన్లు
వర్తించే ప్రమాణాలు	IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467
స్మార్ట్ గ్రిడ్ ఇంటిగ్రేషన్	IEC 61850 కమ్యూనికేషన్ ఇంటర్‌ఫేస్ అందుబాటులో ఉంది; SCADA-సిద్ధంగా

టేబుల్ 3 — యూరోపియన్ టైప్ బాక్స్ సబ్‌స్టేషన్: సూచిక సాంకేతిక లక్షణాలు

4. అమెరికన్ టైప్ బాక్స్ సబ్‌స్టేషన్ — టెక్నికల్ డీప్-డైవ్

---

4.1 ఆర్కిటెక్చర్ & లేఅవుట్

అమెరికన్ రకం (ప్యాడ్-మౌంటెడ్ లేదా లూప్-ఫీడ్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్ అని కూడా పిలుస్తారు) దాని త్రిభుజాకార లేదా లీనియర్ అంతర్గత లేఅవుట్‌తో విభిన్నంగా ఉంటుంది, MV స్విచింగ్ కంపార్ట్‌మెంట్ మరియు LV మీటరింగ్/డిస్ట్రిబ్యూషన్ విభాగాలు వరుసగా ముందు మరియు వైపుల నుండి అందుబాటులో ఉంటాయి మరియు సెంట్రల్ ట్రాన్స్‌ఫార్మర్‌ను ఆయిల్-ముంచిన ట్రాన్స్‌ఫార్మర్ boccuay. బయటి ఎన్‌క్లోజర్ అనేది సాధారణంగా కాంక్రీట్ ప్యాడ్‌పై గ్రౌండ్-లెవల్ ఇన్‌స్టాలేషన్ కోసం రూపొందించబడిన ట్యాంపర్-రెసిస్టెంట్, ప్యాడ్‌లాక్ చేయగల తలుపులతో కూడిన భారీ-గేజ్ పెయింట్ చేయబడిన స్టీల్ క్యాబినెట్.

మూర్తి 2 — అమెరికన్ టైప్ బాక్స్ సబ్‌స్టేషన్

4.2 MV స్విచింగ్: ఫ్యూజ్ + లోడ్ బ్రేక్ స్విచ్ కాన్ఫిగరేషన్

యూరోపియన్ రకంతో పోలిస్తే అమెరికన్ రకం సరళమైన, మరింత పొదుపుగా ఉండే MV స్విచింగ్ కాన్ఫిగరేషన్‌ను ఉపయోగిస్తుంది. ప్రామాణిక అమరిక వీటిని కలిగి ఉంటుంది:

• బే-ఓ-నెట్ లేదా కరెంట్ లిమిటింగ్ ఫ్యూజ్‌లు (CLF): ట్రాన్స్‌ఫార్మర్‌కు ఫాల్ట్ అంతరాయ రక్షణను అందించండి. ఫ్యూజ్ ఆపరేషన్‌పై రీప్లేస్ చేయండి - సంక్లిష్ట రిలే సెట్టింగ్‌లు అవసరం లేదు.
• లోడ్ బ్రేక్ స్విచ్ (LBS): లోడ్ కింద నిర్వహణ కోసం ట్రాన్స్‌ఫార్మర్ కంపార్ట్‌మెంట్ యొక్క డి-ఎనర్జిజేషన్‌ను అనుమతిస్తుంది. కనిపించే ఓపెన్/క్లోజ్ పొజిషన్‌తో సాధారణంగా గ్యాంగ్-ఆపరేటెడ్.
• లూప్-ఫీడ్ స్విచింగ్: చాలా అమెరికన్ రకం సబ్‌స్టేషన్‌లు రెండు ఇన్‌కమింగ్ MV కేబుల్ కంపార్ట్‌మెంట్‌లతో లూప్-ఫీడ్ (రింగ్ నెట్‌వర్క్) కాన్ఫిగరేషన్‌లకు మద్దతు ఇస్తాయి, ఇది రేడియల్ లేదా రింగ్ టోపోలాజీలలో సోర్స్-స్విచింగ్‌ను అనుమతిస్తుంది.

ఈ కాన్ఫిగరేషన్ సరళత, ఖర్చు-ప్రభావం మరియు విశ్వసనీయత యొక్క బలవంతపు కలయికను అందిస్తుంది. కాంప్లెక్స్ ప్రొటెక్షన్ ఎలక్ట్రానిక్స్ లేకపోవడం వల్ల నిర్వహణ భారం మరియు ప్రత్యేక నైపుణ్యాల అవసరాలు తగ్గుతాయి, పరిమిత సాంకేతిక వర్క్‌ఫోర్స్ ఇన్‌ఫ్రాస్ట్రక్చర్ ఉన్న ప్రాంతాల్లో అప్లికేషన్‌లకు ఇది బాగా సరిపోతుంది.

4.3 ట్రాన్స్ఫార్మర్: ఆయిల్-ఇమ్మర్జ్డ్, హెర్మెటిక్లీ సీల్డ్

ఒక అమెరికన్ రకం సబ్‌స్టేషన్‌లోని ట్రాన్స్‌ఫార్మర్ స్థిరంగా చమురు-మునిగి, సీల్డ్ (కన్సర్వేటర్-ఫ్రీ) యూనిట్. పూర్తిగా మూసివున్న డిజైన్ నూనెలోకి తేమ ప్రవేశించకుండా నిరోధిస్తుంది, ఇన్సులేషన్ క్షీణతకు ప్రధాన కారణాన్ని తొలగిస్తుంది. ముఖ్య లక్షణాలు:

• మినరల్ ఆయిల్ ఇన్సులేషన్ మరియు శీతలీకరణ - ONAN శీతలీకరణ తరగతి ప్రమాణం.
• సున్నా సహాయక శక్తి అవసరంతో నిష్క్రియ శీతలీకరణను అందించే ముడతలుగల ఫిన్ ట్యాంక్.
• నో-లోడ్ ట్యాప్ ఛేంజర్ (NLTC) 2.5% దశల్లో ±5% వోల్టేజ్ సర్దుబాటును అందిస్తుంది.
• ప్రెజర్ రిలీఫ్ పరికరం మరియు ఉష్ణోగ్రత సూచిక ప్రామాణిక భద్రతా ఉపకరణాలుగా.
• సీల్డ్ ఎల్బో కనెక్టర్లలో (డెడ్‌ఫ్రంట్ డిజైన్) MV కేబుల్ టర్మినేషన్‌లను నేరుగా పూడ్చడం కోసం రూపొందించబడింది - బహిర్గతమైన ప్రత్యక్ష భాగాలను తొలగించడం మరియు సురక్షితమైన కేబుల్ హ్యాండ్లింగ్‌ను ప్రారంభించడం.

4.4 LV కంపార్ట్మెంట్

ఒక అమెరికన్ రకం సబ్‌స్టేషన్‌లోని LV విభాగం తులనాత్మకంగా సరళమైనది, సాధారణంగా ప్రధాన బ్రేకర్ లేదా ఫ్యూజ్డ్ డిస్‌కనెక్ట్, ఎనర్జీ మీటర్ సాకెట్ మరియు అవుట్‌గోయింగ్ LV ఫీడర్‌ల కోసం కనెక్షన్‌లను కలిగి ఉంటుంది. మరింత అధునాతనమైన LV పంపిణీ (బహుళ అవుట్‌గోయింగ్ ఫీడర్‌లు, పవర్ ఫ్యాక్టర్ కరెక్షన్, రిమోట్ మానిటరింగ్) చేర్చవచ్చు కానీ ప్రామాణిక కాన్ఫిగరేషన్‌లలో తక్కువగా ఉంటుంది.

4.5 సాంకేతిక లక్షణాలు — అమెరికన్ రకం

పరామితి	స్పెసిఫికేషన్ పరిధి
రేట్ చేయబడిన సామర్థ్యం	75 kVA - 2,500 kVA (ప్రామాణికం); ప్రత్యేక డిజైన్‌తో 3,750 kVA+
MV వోల్టేజ్ క్లాస్	5 kV, 15 kV, 25 kV, 35 kV (ANSI క్లాస్)
LV అవుట్‌పుట్ వోల్టేజ్	120/240 V (సింగిల్-ఫేజ్), 208Y/120 V, 480Y/277 V, లేదా కస్టమ్
MV స్విచింగ్ పరికరం	బే-ఓ-నెట్ / కరెంట్ లిమిటింగ్ ఫ్యూజ్ + లోడ్ బ్రేక్ స్విచ్
ట్రాన్స్ఫార్మర్ రకం	ఆయిల్-ఇమ్మర్జ్డ్, హెర్మెటిక్లీ సీల్డ్ (ONAN)
ఎన్ క్లోజర్	హెవీ-గేజ్ స్టీల్, పౌడర్-కోటెడ్ / పాలియురేతేన్ పెయింట్; ట్యాంపర్-రెసిస్టెంట్
రక్షణ తరగతి	NEMA 3R ప్రమాణం (వర్షం & స్లీట్ రెసిస్టెంట్); NEMA 4X ఐచ్ఛికం
డెడ్‌ఫ్రంట్ డిజైన్	అవును — టచ్-సేఫ్ MV కేబుల్ ముగింపు కోసం ఎల్బో కనెక్టర్లు
వర్తించే ప్రమాణాలు	ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467
లూప్ ఫీడ్	ప్రామాణిక — రెండు ఇన్‌కమింగ్ MV కేబుల్ స్థానాలు (లూప్-ఫీడ్ సామర్థ్యం)

టేబుల్ 4 — అమెరికన్ టైప్ బాక్స్ సబ్‌స్టేషన్: సూచిక సాంకేతిక లక్షణాలు

5. తులనాత్మక విశ్లేషణ: యూరోపియన్ వర్సెస్ అమెరికన్ టైప్

---

రెండు ఉత్పత్తి రకాలు కాంపాక్ట్, ముందుగా నిర్మించిన విద్యుత్ పంపిణీ యొక్క ప్రాథమిక లక్ష్యాన్ని నెరవేర్చినప్పటికీ, వాటి రూపకల్పన తత్వాలు, రక్షణ సామర్థ్యం, ​​జీవితచక్ర వ్యయ ప్రొఫైల్‌లు మరియు సరైన అనువర్తన వాతావరణాలు గణనీయంగా భిన్నంగా ఉంటాయి. దిగువ పట్టిక సాంకేతిక ఎంపిక నిర్ణయాలకు మద్దతు ఇవ్వడానికి నిర్మాణాత్మక పోలికను అందిస్తుంది.

ప్రమాణం	యూరోపియన్ రకం	అమెరికన్ రకం
MV రక్షణ	రిలేతో పూర్తి CB రక్షణ; అధిక తప్పు వివక్ష	ఫ్యూజ్-ఆధారిత; సరళమైన, పరిమిత తప్పు జోన్ ఎంపిక
ట్రాన్స్ఫార్మర్	పొడి-రకం ప్రాధాన్యత - అగ్ని-సురక్షితమైన, తక్కువ నిర్వహణ	చమురు-మునిగి - దృఢమైనది, ఖర్చుతో కూడుకున్నది, నిరూపించబడింది
మూలధన వ్యయం	ఎక్కువ (15–30% ప్రీమియం వర్సెస్ అమెరికన్)	దిగువ - బడ్జెట్ నిర్బంధిత ప్రాజెక్ట్‌లకు ఆర్థికంగా ఉంటుంది
స్మార్ట్ గ్రిడ్ సిద్ధంగా ఉంది	అద్భుతమైన — IEC 61850, SCADA, రిమోట్ కంట్రోల్	ప్రాథమిక — పరిమిత స్థానిక మేధస్సు; అప్‌గ్రేడ్ చేయదగినది
అగ్ని భద్రత	అద్భుతమైన (పొడి-రకం ట్రాన్స్ఫార్మర్, F1 ఫైర్ క్లాస్)	గుడ్ - సీల్డ్ ఆయిల్ డిజైన్; అగ్ని జాగ్రత్తలు అవసరం
నిర్వహణ	చాలా తక్కువ - పొడి రకానికి ఆయిల్ సర్వీసింగ్ అవసరం లేదు	మితమైన - ఆవర్తన చమురు పరిస్థితి పర్యవేక్షణ
సంస్థాపన	కొంచెం సంక్లిష్టమైనది; స్పెషలిస్ట్ కమీషనింగ్	సరళమైనది, వేగవంతమైనది — పంపిణీ చేయబడిన విస్తరణకు అనువైనది
ఓవర్‌లోడ్ టాలరెన్స్	మంచిది (బలవంతంగా గాలి శీతలీకరణ ఎంపికతో)	అద్భుతమైన - పెద్ద చమురు ఉష్ణ ద్రవ్యరాశి
ప్రాథమిక ప్రమాణం	IEC 62271-202 / GB/T 17467	ANSI/IEEE C57.12.26 / C57.12.28

టేబుల్ 5 — యూరోపియన్ వర్సెస్ అమెరికన్ టైప్ బాక్స్ సబ్‌స్టేషన్: సమగ్ర పోలిక

కీ అంతర్దృష్టి

ఏ రకమూ విశ్వవ్యాప్తంగా ఉన్నతమైనది కాదు. యూరోపియన్ రకం అధిక రక్షణ మేధస్సు, అగ్నిమాపక భద్రత మరియు స్మార్ట్-గ్రిడ్ స్కేలబిలిటీని ప్రీమియం ఖర్చుతో అందిస్తుంది, ఇది పట్టణ, వాణిజ్య మరియు నియంత్రిత వాతావరణాలకు అనుకూలమైనదిగా చేస్తుంది. అమెరికన్ రకం పారిశ్రామిక పార్కులు, సబర్బన్ గ్రిడ్‌లు మరియు బడ్జెట్-సెన్సిటివ్ ప్రాజెక్ట్‌ల కోసం అత్యుత్తమ వ్యయ-సమర్థత మరియు విస్తరణ సరళతను అందిస్తుంది.

6. ఎన్‌క్లోజర్ డిజైన్, ప్రొటెక్షన్ & ఎన్విరాన్‌మెంటల్ పెర్ఫార్మెన్స్

---

6.1 నిర్మాణాత్మక నిర్మాణం

ఎన్‌క్లోజర్ అనేది అంతర్గత విద్యుత్ పరికరాల కోసం రక్షణ యొక్క మొదటి లైన్ మరియు దీర్ఘకాలిక విశ్వసనీయత యొక్క కీలకమైన అంశాన్ని సూచిస్తుంది. లుగావో పవర్ బాక్స్ సబ్‌స్టేషన్‌లు ఉత్పత్తి రకం మరియు పర్యావరణ స్పెసిఫికేషన్‌పై ఆధారపడి క్రింది నిర్మాణ సోపానక్రమాన్ని ఉపయోగిస్తాయి:

మెటీరియల్ రకం	వివరణ
హాట్-డిప్ గాల్వనైజ్డ్ (HDG) స్టీల్	అన్ని ప్రామాణిక యూనిట్లకు బేస్లైన్ నిర్మాణం. జింక్ పూత అద్భుతమైన తుప్పు నిరోధకతను అందిస్తుంది; సాధారణ పారిశ్రామిక మరియు పట్టణ వాతావరణాలకు అనుకూలం. కనిష్ట జింక్ పొర: ISO 1461కి 85 μm.
304 / 316L స్టెయిన్లెస్ స్టీల్	తీర, సముద్ర, రసాయన లేదా అధిక తేమతో కూడిన అనువర్తనాల కోసం పేర్కొనబడింది. 316L గ్రేడ్ ఉన్నతమైన క్లోరైడ్ నిరోధకతను అందిస్తుంది. ఆఫ్‌షోర్ విండ్ ప్రాజెక్ట్ సబ్‌స్టేషన్‌లకు ప్రామాణికం.
అల్యూమినియం అల్లాయ్ ఎన్‌క్లోజర్	బరువు పరిమితులు లేదా రవాణా లాజిస్టిక్స్ పరిమితులు ఉన్న సైట్‌ల కోసం తేలికపాటి ఎంపిక. యానోడైజ్డ్ ఉపరితల ముగింపు పెయింటింగ్ లేకుండా తుప్పు నిరోధకతను అందిస్తుంది.
GRP / FRP కాంపోజిట్	నాన్-మాగ్నెటిక్, నాన్-కండక్టివ్ ఎన్‌క్లోజర్‌లు (ఉదా., MRI సూట్‌లు, సెన్సిటివ్ ఎలక్ట్రానిక్ ఎన్విరాన్‌మెంట్‌లు) అవసరమయ్యే అప్లికేషన్‌ల కోసం గ్లాస్-రీన్‌ఫోర్స్డ్ పాలిమర్ ఎంపిక.

6.2 ప్రవేశ రక్షణ (IP) వర్గీకరణ

ఘన కణాలు మరియు నీటికి వ్యతిరేకంగా ఎన్‌క్లోజర్ రక్షణ IP కోడ్ (IEC 60529) ద్వారా నిర్వచించబడింది. లుగావో యొక్క ప్రామాణిక మరియు మెరుగైన రక్షణ స్థాయిలు:

IP క్లాస్	రక్షణ స్థాయి	సాధారణ అప్లికేషన్
IP33D	దుమ్ము / వర్షం (15° స్ప్రే) రక్షణ	ప్రామాణిక బహిరంగ సంస్థాపన, సాధారణ వాతావరణం
IP44	అన్ని దిశల నుండి స్ప్లాష్ ప్రూఫ్	తీర ప్రాంతాలు, ఉష్ణమండల అధిక వర్షపాతం గల మండలాలు
IP54	దుమ్ము-రక్షిత + స్ప్లాష్ ప్రూఫ్	మురికి పారిశ్రామిక వాతావరణాలు, ఎడారి వాతావరణం
NEMA 3R	వర్షం & స్లీట్ (ANSI/NEMA ప్రమాణం)	ఉత్తర అమెరికా / ANSI ప్రాజెక్ట్‌ల కోసం అమెరికన్-రకం

టేబుల్ 6 — లుగావో పవర్ అందించే ఎన్‌క్లోజర్ IP/NEMA ప్రొటెక్షన్ క్లాసులు

6.3 థర్మల్ మేనేజ్‌మెంట్

ఇన్సులేషన్ యొక్క అకాల వృద్ధాప్యాన్ని నిరోధించడానికి మరియు రేట్ చేయబడిన ఉష్ణోగ్రత పరిమితుల్లో ఆపరేషన్‌ను నిర్ధారించడానికి ఎన్‌క్లోజర్‌లో సమర్థవంతమైన థర్మల్ మేనేజ్‌మెంట్ అవసరం. లుగావో సబ్‌స్టేషన్‌లు:

• కీటకాలు/వెర్మిన్ మెష్‌తో లౌవ్రెడ్ వెంటిలేషన్ ఓపెనింగ్స్ ద్వారా సహజ వెంటిలేషన్ — నిష్క్రియ, శూన్య శక్తి, సున్నా నిర్వహణ.
• థర్మోస్టాటిక్ నియంత్రణతో తక్కువ-నాయిస్ అక్షసంబంధ ఫ్యాన్‌లను ఉపయోగించి ఫోర్స్డ్ ఎయిర్ వెంటిలేషన్ — ముందుగా అమర్చిన అంతర్గత ఉష్ణోగ్రత థ్రెషోల్డ్ వద్ద యాక్టివేట్ చేయబడింది.
• శీతల-వాతావరణ సంస్థాపనల కోసం యాంటీ-కండెన్సేషన్ హీటర్లు, చల్లని ప్రారంభ కాలంలో ప్రత్యక్ష భాగాలపై తేమ సంగ్రహణను నిరోధించడం.
• అధిక సామర్థ్యం లేదా అసాధారణ ఎన్‌క్లోజర్ కాన్ఫిగరేషన్‌ల కోసం ఇంజనీరింగ్ ప్రక్రియలో భాగంగా థర్మల్ మోడలింగ్ మరియు CFD అనుకరణ.

7. ప్రమాణాలు & నియంత్రణ సమ్మతి

---

వర్తించే అంతర్జాతీయ మరియు జాతీయ ప్రమాణాలకు అనుగుణంగా ఉండటం ఐచ్ఛికం కాదు - ఇది ప్రాజెక్ట్ ఆమోదాలు, యుటిలిటీ ఇంటర్‌కనెక్షన్ ఒప్పందాలు, బీమా కవరేజ్ మరియు దీర్ఘకాలిక చట్టపరమైన బాధ్యత రక్షణకు పునాది. Lugao పవర్ ఉత్పత్తులు యూరోపియన్ మరియు అమెరికన్ రకం ఉత్పత్తులకు వర్తించే ప్రమాణాల పూర్తి మ్యాట్రిక్స్‌కు అనుగుణంగా రూపొందించబడ్డాయి, తయారు చేయబడతాయి మరియు పరీక్షించబడతాయి.

ప్రామాణికం	శరీరం	పరిధి
IEC 62271-202	IEC	అధిక-వోల్టేజ్/తక్కువ-వోల్టేజ్ ముందుగా నిర్మించిన సబ్‌స్టేషన్‌లు — యూరోపియన్ రకానికి ప్రాథమిక డిజైన్ ప్రమాణం.
IEC 60076-11	IEC	డ్రై-టైప్ పవర్ ట్రాన్స్‌ఫార్మర్లు — అగ్ని పనితీరు, వాతావరణం/పర్యావరణ తరగతి, ఇన్సులేషన్.
IEC 62271-1 / -100 / -200	IEC	AC స్విచ్ గేర్ కోసం సాధారణ లక్షణాలు; AC సర్క్యూట్ బ్రేకర్లు; AC మెటల్-పరివేష్టిత స్విచ్ గేర్.
IEC 61439-1 / -2	IEC	తక్కువ-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ అసెంబ్లీలు — LV డిస్ట్రిబ్యూషన్ బోర్డ్ డిజైన్ మరియు టెస్టింగ్.
ANSI/IEEE C57.12.26	IEEE	ప్యాడ్-మౌంటెడ్ ఆయిల్-ఇమ్మర్జ్డ్, సింగిల్-ఫేజ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్‌ల కోసం అవసరాలు — అమెరికన్ రకం.
ANSI/IEEE C57.12.28	IEEE	ప్యాడ్-మౌంటెడ్ ఎక్విప్‌మెంట్ ఎన్‌క్లోజర్ సమగ్రత — ANSI మెకానికల్ పనితీరు మరియు భద్రత.
GB/T 17467	SAC	అధిక-వోల్టేజీ/తక్కువ-వోల్టేజీ ముందుగా నిర్మించిన సబ్‌స్టేషన్‌ల కోసం చైనీస్ జాతీయ ప్రమాణం (IEC 62271-202కి సమానం).
CE (LVD + EMC)	EU	EU / EEA మార్కెట్‌లో ఉంచబడిన ఉత్పత్తులకు తప్పనిసరి. తక్కువ వోల్టేజ్ డైరెక్టివ్ మరియు EMC డైరెక్టివ్‌తో అనుగుణ్యతను ప్రదర్శిస్తుంది.
CCC (3C)	CNCA	చైనా కంపల్సరీ సర్టిఫికేషన్ — చైనీస్ దేశీయ మార్కెట్లో విక్రయించే నియంత్రిత విద్యుత్ ఉత్పత్తులకు అవసరం.

టేబుల్ 7 — స్టాండర్డ్స్ కంప్లయన్స్ మ్యాట్రిక్స్: లుగావో పవర్ బాక్స్ సబ్‌స్టేషన్లు

సేకరణ గమనిక

అంతర్జాతీయ ప్రాజెక్ట్‌ల కోసం సేకరించేటప్పుడు, ఎల్లప్పుడూ RFQ డాక్యుమెంట్‌లలో వర్తించే ప్రమాణాలను పేర్కొనండి మరియు గుర్తింపు పొందిన థర్డ్-పార్టీ లాబొరేటరీ (ఉదా., KEMA, TÜV, SGS, CESI) నుండి ధృవీకరించదగిన రకం పరీక్ష సర్టిఫికేట్‌లు అవసరం. లుగావో పవర్ అన్ని ప్రామాణిక ఉత్పత్తి లైన్ల కోసం ప్రస్తుత రకం పరీక్ష నివేదికలు మరియు ధృవీకరణ డాక్యుమెంటేషన్‌ను నిర్వహిస్తుంది మరియు ప్రామాణిక డెలివరీ డాక్యుమెంటేషన్ ప్యాకేజీలో భాగంగా కాపీలను అందిస్తుంది.

8. అప్లికేషన్ దృశ్యాలు

---

బాక్స్-రకం ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్‌లు చాలా విభిన్నమైన అప్లికేషన్‌లలో అమర్చబడ్డాయి. కింది విభాగాలు ఉత్పత్తి రకం ఎంపిక, కీలకమైన ఇంజనీరింగ్ అవసరాలు మరియు లుగావో యొక్క సంబంధిత సామర్థ్యాలపై నిర్దిష్ట మార్గదర్శకత్వంతో ప్రాథమిక అప్లికేషన్ విభాగాలను ప్రొఫైల్ చేస్తాయి.

8.1 పట్టణ విద్యుత్ పంపిణీ

మునిసిపల్ యుటిలిటీస్ మరియు అర్బన్ డిస్ట్రిబ్యూషన్ కంపెనీలు 10–35 kV నుండి 0.4 kV వరకు తుది 10-35 kV రూపాంతరం చెందడానికి బాక్స్ సబ్‌స్టేషన్‌లను ఉపయోగిస్తాయి, ఇక్కడ స్థలం కొరత మరియు సౌందర్యం, శబ్దం మరియు భద్రతా అవసరాలు కఠినంగా ఉంటాయి. సాధారణ విస్తరణ దృశ్యాలలో భూగర్భ గదులు, పైన-గ్రౌండ్ కియోస్క్ స్థానాలు మరియు బహుళ-స్థాయి కార్ పార్క్‌లు లేదా భవనం నేలమాళిగల్లో ఉంటాయి.

• సిఫార్సు చేయబడిన రకం:యూరోపియన్ (పొడి-రకం ట్రాన్స్ఫార్మర్, VCB స్విచ్గేర్).
• ముఖ్య అవసరాలు:కాంపాక్ట్ ఫుట్‌ప్రింట్, తక్కువ శబ్దం (<55 dBA వద్ద 1 మీ), ఫైర్ క్లాస్ F1, IP44 లేదా అంతకంటే ఎక్కువ, IEC 61850 స్మార్ట్ గ్రిడ్ ఇంటర్‌ఫేస్.
• లుగావో ప్రయోజనం:నిర్బంధ సైట్‌ల కోసం కస్టమ్ ఎన్‌క్లోజర్ కొలతలు; ఆర్క్-ఫాల్ట్ క్లాసిఫైడ్ (IAC) MV స్విచ్ గేర్ ఎంపికలు.

8.2 ఇండస్ట్రియల్ పార్కులు & తయారీ సౌకర్యాలు

పారిశ్రామిక ఉద్యానవనాలు మరియు పెద్ద తయారీ క్యాంపస్‌లకు విశ్వసనీయమైన, వేగంగా అమలు చేయగల పవర్ డిస్ట్రిబ్యూషన్ మౌలిక సదుపాయాలు అవసరమవుతాయి - మోటారు డ్రైవ్‌లు, ప్రాసెస్ హీటింగ్, కంప్రెస్డ్ ఎయిర్, HVAC - అధిక లోడ్ కారకాలు మరియు డిమాండ్ చేసే శక్తి నాణ్యత అవసరాలు.

• సిఫార్సు చేయబడిన రకం:అమెరికన్ (బడ్జెట్ సామర్థ్యం, ​​సాధారణ రక్షణ) లేదా యూరోపియన్ (స్మార్ట్ మీటరింగ్ / PFC అవసరాలతో కూడిన పెద్ద సౌకర్యాలు).
• ముఖ్య అవసరాలు:అధిక ఓవర్‌లోడ్ టాలరెన్స్, రోబస్ట్ ఎన్‌క్లోజర్ (IP44/IP54), ఆన్-సైట్ స్పేర్‌ల కోసం సదుపాయం, వేరియబుల్ ఇండస్ట్రియల్ లోడ్‌ల కింద వోల్టేజ్ స్థిరత్వం కోసం OLTC ఎంపిక.
• లుగావో ప్రయోజనం:ఫ్యాక్టరీ-ప్రత్యక్ష ధర బహుళ-యూనిట్ ఇండస్ట్రియల్ పార్క్ ఆర్డర్‌లకు 15-25% ఖర్చు ప్రయోజనాన్ని అందిస్తుంది; వాల్యూమ్ అనుకూలీకరణ సామర్థ్యం.

8.3 పునరుత్పాదక ఇంధన ప్రాజెక్టులు

యుటిలిటీ-స్కేల్ సోలార్ PV మరియు విండ్ ఎనర్జీ ప్రాజెక్ట్‌లకు పెద్ద సంఖ్యలో స్టెప్-అప్ సబ్‌స్టేషన్లు అవసరమవుతాయి (సాధారణంగా 0.69 kV ఇన్వర్టర్ అవుట్‌పుట్ నుండి 10/35 kV కలెక్టర్ నెట్‌వర్క్). ఈ ప్రాజెక్ట్‌ల యొక్క ఆర్థికశాస్త్రం మరియు షెడ్యూల్ పరికరాల ధర మరియు ఇన్‌స్టాలేషన్ టైమ్‌లైన్‌కి అత్యంత సున్నితంగా ఉంటాయి - బాక్స్ సబ్‌స్టేషన్లు సంప్రదాయ సబ్‌స్టేషన్ నిర్మాణం కంటే నిర్ణయాత్మక ప్రయోజనాలను అందించే రెండు ప్రాంతాలు.

• సోలార్ PV:ప్రతి 1–5 MW బ్లాక్‌కు సాధారణంగా 1,250–2,500 kVA బాక్స్ సబ్‌స్టేషన్ అవసరం. థర్మల్ సైక్లింగ్ రెసిస్టెన్స్, హార్మోనిక్ కెపాబిలిటీ (K-ఫాక్టర్ వైండింగ్), మరియు దుమ్ము/ఎడారి పరిస్థితుల కోసం ఇన్‌గ్రెస్ ప్రొటెక్షన్ కీలకం.
• పవన శక్తి:సేకరణ నెట్‌వర్క్ సబ్‌స్టేషన్‌లతో కలిపి టర్బైన్-మౌంటెడ్ లేదా నాసెల్లె-ఇంటిగ్రేటెడ్ డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్లు. మెరైన్ లేదా కోస్టల్ విండ్ సైట్‌లకు స్టెయిన్‌లెస్ స్టీల్ ఎన్‌క్లోజర్‌లు మరియు యాంటీ తుప్పు చికిత్స అవసరం.
• సిఫార్సు చేయబడిన రకం:యూరోపియన్ (స్కాడా-ఆధారిత పర్యవేక్షణ మరియు తప్పు లాగింగ్ కోసం డ్రై-టైప్, స్మార్ట్ ఇంటర్‌ఫేస్).
• లుగావో ప్రయోజనం:పెద్ద యుటిలిటీ RE ప్రాజెక్ట్‌ల కోసం బ్యాచ్ ఆర్డర్‌ల (50–200+ యూనిట్లు) నిరూపితమైన సరఫరా; పునరుత్పాదక శక్తి-నిర్దిష్ట అనుకూలీకరణతో టైప్-టెస్టెడ్ సొల్యూషన్స్.

8.4 మౌలిక సదుపాయాల ప్రాజెక్టులు

ప్రధాన మౌలిక సదుపాయాల అభివృద్ధికి - విమానాశ్రయాలు, ఓడరేవులు, మెట్రో/రైలు వ్యవస్థలు, స్టేడియంలు, డేటా సెంటర్లు మరియు నీటి శుద్ధి ప్లాంట్లు - బాగా నిర్వచించబడిన లభ్యత మరియు నిర్వహణ అవసరాలతో విశ్వసనీయమైన ప్రాథమిక విద్యుత్ పంపిణీ అవసరం. బాక్స్ సబ్‌స్టేషన్‌లు సైట్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లో ప్రాథమిక పంపిణీ కేంద్రాలు మరియు ద్వితీయ సబ్‌స్టేషన్‌లుగా పనిచేస్తాయి.

• మెట్రో/రైలు ట్రాక్షన్:విద్యుదీకరించబడిన రవాణా వ్యవస్థల కోసం DC రెక్టిఫైయర్‌లు లేదా AC సరఫరా ట్రాన్స్‌ఫార్మర్‌లతో కూడిన ప్రత్యేక ట్రాక్షన్ పవర్ సబ్‌స్టేషన్లు.
• విమానాశ్రయాలు:ఆటోమేటిక్ బస్-ట్రాన్స్‌ఫర్ స్విచింగ్‌తో N+1 రిడెండెంట్ కాన్ఫిగరేషన్; UPS అనుకూలత.
• డేటా కేంద్రాలు:క్రిటికల్ లోడ్‌లకు హార్మోనిక్ టాలరెన్స్ కోసం K-ఫాక్టర్ రేటెడ్ వైండింగ్‌లతో ట్రాన్స్‌ఫార్మర్లు అవసరం; గట్టి వోల్టేజ్ నియంత్రణ.
• సిఫార్సు చేయబడిన రకం:యూరోపియన్ — ప్రొటెక్షన్ ఇంటెలిజెన్స్, స్మార్ట్ మానిటరింగ్ మరియు డ్రై-టైప్ ఫైర్ సేఫ్టీ అన్నీ ఈ అప్లికేషన్‌లలో ప్రాధాన్యత ఇవ్వబడ్డాయి.

8.5 తాత్కాలిక & అత్యవసర విద్యుత్ సరఫరా

నిర్మాణ ప్రాజెక్టులు, విపత్తు పునరుద్ధరణ కార్యకలాపాలు, పెద్ద సంఘటనలు మరియు సైనిక విస్తరణలు అన్నింటికీ పోర్టబుల్, వేగంగా అమలు చేయగల విద్యుత్ పంపిణీ అవస్థాపన అవసరం. స్కిడ్-మౌంటెడ్ లేదా ట్రైలర్-మౌంటెడ్ బాక్స్ సబ్‌స్టేషన్‌లు కనిష్ట సైట్ తయారీతో పూర్తి పంపిణీ సామర్థ్యాన్ని అందిస్తాయి.

• సిఫార్సు చేయబడిన రకం:అమెరికన్ — సరళత, రవాణా సౌలభ్యం మరియు సాధారణ ఎలక్ట్రికల్ కాంట్రాక్టర్లచే వేగంగా ప్రారంభించడం.
• ముఖ్య అవసరాలు:స్కిడ్-మౌంట్ లేదా ట్రైలర్-మౌంట్ కళ్ళు ఎత్తడం; ప్రీ-వైర్డ్ ప్లగ్-అండ్-ప్లే కనెక్షన్లు; వివిధ సరఫరా పరిస్థితులకు వోల్టేజ్ అడాప్టేషన్ కోసం NLTI ట్యాప్ ఛేంజర్.

9. సేకరణ & ఎంపిక పద్దతి

---

9.1 డెసిషన్ ఫ్రేమ్‌వర్క్: ఆరు-దశల ఎంపిక ప్రక్రియ

దశ	కార్యాచరణ	కీలక ప్రశ్నలు & పరిగణనలు
1	లోడ్ & కెపాసిటీని నిర్వచించండి	మొత్తం లోడ్ (kVA), డిమాండ్ కారకం, 15-20 సంవత్సరాలలో లోడ్ పెరుగుదల ప్రొజెక్షన్? గరిష్టంగా అంచనా వేసిన డిమాండ్‌లో 70–80% లోడింగ్ కోసం పరిమాణం.
2	వోల్టేజ్ స్థాయిలను నిర్ణయించండి	MV సరఫరా వోల్టేజ్ అందుబాటులో ఉందా? అవసరమైన LV పంపిణీ వోల్టేజ్? లోడ్ స్థిరత్వం కోసం వోల్టేజ్ నియంత్రణ (OLTC) అవసరమా?
3	సైట్ & పర్యావరణాన్ని అంచనా వేయండి	ఇండోర్ లేదా అవుట్డోర్? పరిసర ఉష్ణోగ్రత పరిధి, ఎత్తు, తేమ, కాలుష్య స్థాయి (ఉప్పు, దుమ్ము, రసాయనం)? స్థల పరిమితులు?
4	ఉత్పత్తి రకాన్ని ఎంచుకోండి	అగ్నిమాపక భద్రత ప్రాధాన్యత → యూరోపియన్ (పొడి-రకం). బడ్జెట్ పరిమితి / సాధారణ రక్షణ → అమెరికన్. స్మార్ట్ గ్రిడ్ / ఆటోమేషన్ → యూరోపియన్.
5	ప్రమాణాలను పేర్కొనండి	ప్రాజెక్ట్ అధికార పరిధికి తప్పనిసరి ప్రమాణాలను గుర్తించండి. RFQలో అవసరమైన ధృవీకరణ మార్కులను (IEC, ANSI, CE, CCC, మొదలైనవి) పేర్కొనండి.
6	TCOని మూల్యాంకనం చేయండి	యాజమాన్యం యొక్క మొత్తం వ్యయాన్ని సరిపోల్చండి: మూలధన వ్యయం + క్యాపిటలైజ్డ్ నో-లోడ్ నష్టాలు + క్యాపిటలైజ్డ్ లోడ్ నష్టాలు + సేవా జీవితంలో నిర్వహణ ఖర్చు.

టేబుల్ 8 — సిక్స్-స్టెప్ బాక్స్ సబ్‌స్టేషన్ ఎంపిక ఫ్రేమ్‌వర్క్

9.2 త్వరిత ఎంపిక గైడ్

ఐరోపా రకాన్ని ఎంచుకోండి...	ఒకవేళ అమెరికన్ రకాన్ని ఎంచుకోండి...
-ఇన్‌స్టాలేషన్ అనేది ఇండోర్, అర్బన్ లేదా ఆక్రమిత భవనాలకు సమీపంలో ఉంటుంది -ఫైర్ సేఫ్టీ కోడ్‌లు చమురు నింపిన పరికరాలను నిషేధించాయి –స్మార్ట్ గ్రిడ్ / SCADA ఇంటిగ్రేషన్ అవసరం -అధిక రక్షణ వివక్ష పేర్కొనబడింది -కనీస నిర్వహణ ప్రాధాన్యత -సైట్ అధిక తేమ లేదా తినివేయు వాతావరణానికి లోబడి ఉంటుంది -IEC ప్రాజెక్ట్ అధికార పరిధి (యూరప్, చైనా, మిడిల్ ఈస్ట్, ఆఫ్రికా)	-ప్రాజెక్ట్ బడ్జెట్ పరిమితం చేయబడింది -వేగవంతమైన విస్తరణ కీలకం -అప్లికేషన్ పారిశ్రామిక, సబర్బన్ లేదా గ్రామీణ బహిరంగ ప్రదేశం - ఓవర్‌లోడ్ టాలరెన్స్ ముఖ్యం సాధారణ-వాణిజ్య సాంకేతిక నిపుణుల ద్వారా సాధారణ ఆపరేషన్ -లూప్-ఫీడ్ MV నెట్‌వర్క్ టోపోలాజీ ఉపయోగించబడుతుంది –ANSI/IEEE ప్రాజెక్ట్ అధికార పరిధి (అమెరికా, ఆసియా భాగాలు)

టేబుల్ 9 — త్వరిత ఎంపిక గైడ్: యూరోపియన్ వర్సెస్ అమెరికన్ టైప్

9.3 RFQ కోసం సాంకేతిక డేటా షీట్ అవసరాలు

Lugao పవర్ లేదా ఏదైనా బాక్స్ సబ్‌స్టేషన్ సరఫరాదారుకి కొటేషన్ కోసం అభ్యర్థన (RFQ) జారీ చేసినప్పుడు, కింది సాంకేతిక డేటా అందించబడాలి లేదా అభ్యర్థించాలి:

1. రేట్ చేయబడిన సామర్థ్యం (kVA) మరియు అవసరమైన యూనిట్ల సంఖ్య.
2. MV ఇన్‌కమింగ్ వోల్టేజ్ (kV), ఇన్‌కమింగ్ ఫీడర్‌ల సంఖ్య మరియు నెట్‌వర్క్ టోపోలాజీ (రేడియల్ / రింగ్).
3. LV అవుట్‌పుట్ వోల్టేజ్ మరియు అవుట్‌గోయింగ్ ఫీడర్‌ల సంఖ్య/రేటింగ్.
4. ఇన్‌స్టాలేషన్ వాతావరణం: ఇండోర్/అవుట్‌డోర్, ఎత్తు, పరిసర ఉష్ణోగ్రత పరిధి, తేమ తరగతి, కాలుష్య తరగతి.
5. వర్తించే ప్రమాణాలు మరియు అవసరమైన సర్టిఫికేషన్ మార్కులు.
6. రక్షణ మరియు రిలే అవసరాలు: అవసరమైన రక్షణ విధులు, కమ్యూనికేషన్ ప్రోటోకాల్ (IEC 61850, మోడ్‌బస్, DNP3).
7. ఎన్‌క్లోజర్ నిర్మాణం: మెటీరియల్, IP రేటింగ్, రంగు/ముగింపు వివరణ.
8. డైమెన్షనల్ పరిమితులు: గరిష్ట పాదముద్ర, ఎత్తు, యాక్సెస్ క్లియరెన్స్.
9. రవాణా మరియు ట్రైనింగ్ అవసరాలు: క్రేన్ లభ్యత, రహదారి రవాణా పరిమితులు.
10. డెలివరీ షెడ్యూల్ అవసరాలు మరియు ప్యాకేజింగ్ స్పెసిఫికేషన్.

10. లుగావో పవర్ — సామర్థ్యాలు & పోటీ స్థానం

---

10.1 కంపెనీ ప్రొఫైల్

లుగావో పవర్ కో., లిమిటెడ్పవర్ ట్రాన్స్‌ఫార్మర్‌లు మరియు బాక్స్-టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్‌ల తయారీలో చైనా-ఆధారిత స్పెషలిస్ట్ తయారీదారు, దేశీయ మరియు అంతర్జాతీయ మార్కెట్‌ల కోసం విద్యుత్ పంపిణీ పరికరాల రూపకల్పన, ఇంజనీరింగ్ మరియు సరఫరాపై ప్రత్యేకంగా దృష్టి సారించారు. కంపెనీ యొక్క ఏకవచన ఉత్పత్తి ఫోకస్ సాధారణ విద్యుత్ పరికరాల సరఫరాదారులు పునరావృతం చేయలేని సాంకేతిక సామర్థ్యం మరియు తయారీ నాణ్యత అనుగుణ్యత యొక్క లోతును అనుమతిస్తుంది.

లుగావో అంతర్జాతీయ ఎలక్ట్రికల్ బ్రాండ్‌లకు OEM భాగస్వామిగా మరియు ప్రపంచవ్యాప్తంగా EPC కాంట్రాక్టర్‌లు, యుటిలిటీస్ మరియు ఇండస్ట్రియల్ డెవలపర్‌లకు నేరుగా హోల్‌సేల్ సరఫరాదారుగా పనిచేస్తుంది. ఫ్యాక్టరీ-ప్రత్యక్ష సరఫరా పంపిణీదారుల మార్జిన్‌లను తొలగిస్తుంది మరియు కస్టమర్‌లకు స్థిరమైన నాణ్యత, డైరెక్ట్ ఇంజనీరింగ్ యాక్సెస్ మరియు నమ్మకమైన డెలివరీ పనితీరును నిర్ధారిస్తుంది.

మూర్తి 3 - లుగావో పవర్ కో., లిమిటెడ్ తయారీ సౌకర్యం

10.2 ఉత్పత్తి సమర్పణ అవలోకనం

ఉత్పత్తి	వేరియంట్లు అందుబాటులో ఉన్నాయి	సామర్థ్య పరిధి
యూరోపియన్ టైప్ బాక్స్ సబ్‌స్టేషన్	VCB / SF₆ RMU / LBS + డ్రై-టైప్ లేదా ఆయిల్ ట్రాన్స్‌ఫార్మర్	100 kVA - 6,300 kVA
అమెరికన్ టైప్ బాక్స్ సబ్‌స్టేషన్	ఫ్యూజ్+LBS, లూప్-ఫీడ్, ప్యాడ్-మౌంట్, ఆయిల్-ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్	75 kVA – 3,750 kVA+
డ్రై-టైప్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్	SCB సిరీస్, తారాగణం రెసిన్, F1 ఫైర్ క్లాస్	30 kVA - 10,000 kVA
చమురు-మునిగిపోయిన ట్రాన్స్ఫార్మర్	S11/S13/S15 సిరీస్, ONAN/ONAF/OFAF	30 kVA - 50,000 kVA
కస్టమ్ / OEM సబ్‌స్టేషన్‌లు	పూర్తి ఇంజనీరింగ్ సేవ, అనుకూల కొలతలు & రేటింగ్‌లు	ఒక్కో ప్రాజెక్ట్ స్పెసిఫికేషన్

టేబుల్ 10 — లుగావో పవర్ ప్రొడక్ట్ పోర్ట్‌ఫోలియో అవలోకనం

10.3 ప్రధాన పోటీ ప్రయోజనాలు

అడ్వాంటేజ్	వివరణ
ప్రత్యేక దృష్టి	లుగావోలోని ప్రతి ఇంజనీరింగ్ వనరు, పరీక్ష సౌకర్యం మరియు తయారీ ప్రక్రియ ట్రాన్స్‌ఫార్మర్ మరియు సబ్‌స్టేషన్ ఉత్పత్తులకు అంకితం చేయబడింది. సంబంధం లేని ఉత్పత్తి లైన్లలో నైపుణ్యం యొక్క పలుచన లేదు.
బహుళ-ప్రామాణిక వర్తింపు	IEC, ANSI/IEEE, GB, CE మరియు CCCకి ధృవీకరించబడిన ఉత్పత్తులు — రీ-ఇంజనీరింగ్ లేకుండా ప్రపంచవ్యాప్తంగా వాస్తవంగా ఏదైనా ప్రాజెక్ట్ అధికార పరిధిలో విస్తరణను ప్రారంభిస్తాయి.
కస్టమ్ ఇంజనీరింగ్	అంతర్గత డిజైన్ బృందం పూర్తి అనుకూలీకరణను అందిస్తుంది: ప్రామాణికం కాని వోల్టేజీలు, అసాధారణ సామర్థ్యాలు, ప్రత్యేక ఎన్‌క్లోజర్ మెటీరియల్‌లు, విపరీతమైన వాతావరణ నమూనాలు మరియు స్మార్ట్ గ్రిడ్ ఇంటిగ్రేషన్.
ఫ్యాక్టరీ-డైరెక్ట్ ప్రైసింగ్	డిస్ట్రిబ్యూటర్ మార్జిన్‌లను తొలగించడం ద్వారా పంపిణీ నెట్‌వర్క్‌ల ద్వారా కొనుగోలు చేసిన సమానమైన ఉత్పత్తులకు వ్యతిరేకంగా 15–25% నిర్మాణ వ్యయ ప్రయోజనాన్ని అందిస్తుంది.
నిరూపితమైన విశ్వసనీయత	నిరంతర పూర్తి లోడ్, అధిక తేమ, అధిక ఉష్ణోగ్రత, ఉప్పు-పొగమంచు మరియు ఎడారి ధూళి పరిస్థితులలో పని చేయడానికి ఇంజినీరింగ్ మరియు ధృవీకరించబడిన ఉత్పత్తులు.
OEM భాగస్వామ్యం	వైట్-లేబుల్ సరఫరా అవసరమయ్యే అంతర్జాతీయ బ్రాండ్ కస్టమర్‌ల కోసం అనుకూల నేమ్‌ప్లేట్, డాక్యుమెంటేషన్ మరియు ప్యాకేజింగ్‌తో సహా పూర్తి OEM సామర్థ్యం.

10.4 గ్లోబల్ మార్కెట్ రీచ్

లుగావో పవర్ ఆసియా-పసిఫిక్, మిడిల్ ఈస్ట్, ఆఫ్రికా, యూరప్ మరియు అమెరికాలలోని ప్రాజెక్ట్‌లకు బాక్స్ సబ్‌స్టేషన్‌లు మరియు పవర్ ట్రాన్స్‌ఫార్మర్‌లను ఎగుమతి చేస్తుంది. సంస్థ యొక్క బహుళ-ప్రామాణిక సమ్మతి పోర్ట్‌ఫోలియో మరియు అంతర్జాతీయ లాజిస్టిక్స్, కస్టమ్స్ డాక్యుమెంటేషన్ మరియు స్థానిక యుటిలిటీ ఆమోదం అవసరాలతో ఉన్న అనుభవం క్రాస్-బోర్డర్ ప్రాజెక్ట్ సప్లై కోసం దీనిని నమ్మదగిన భాగస్వామిగా చేస్తాయి.

• OEM సరఫరా: అంతర్జాతీయ ఎలక్ట్రికల్ బ్రాండ్‌ల కోసం వైట్-లేబుల్ బాక్స్ సబ్‌స్టేషన్లు.
• EPC కాంట్రాక్టర్ సరఫరా: కోఆర్డినేటెడ్ డెలివరీ షెడ్యూల్‌లతో కూడిన బహుళ-యూనిట్ బ్యాచ్ ఆర్డర్‌లు.
• యుటిలిటీ సేకరణ: వాల్యూమ్ ధర మరియు కాల్-ఆఫ్ డెలివరీతో ఫ్రేమ్‌వర్క్ ఒప్పందాలు.
• ప్రాజెక్ట్-నిర్దిష్ట అనుకూలీకరణ: ప్రామాణికం కాని ప్రాజెక్ట్‌ల కోసం ఇంజనీరింగ్ సంప్రదింపులు మరియు బెస్పోక్ డిజైన్.

11. నాణ్యత హామీ & ఫ్యాక్టరీ అంగీకార పరీక్ష

---

11.1 నాణ్యత నిర్వహణ వ్యవస్థ

లుగావో పవర్ యొక్క తయారీ మరియు ఇంజనీరింగ్ కార్యకలాపాలు ISO 9001 సూత్రాలతో సమలేఖనం చేయబడిన క్వాలిటీ మేనేజ్‌మెంట్ సిస్టమ్ (QMS) ద్వారా నిర్వహించబడతాయి, డెలివరీ మరియు అమ్మకం తర్వాత మద్దతు ద్వారా మెటీరియల్ సేకరణ నుండి పూర్తి ఉత్పత్తి జీవితచక్రాన్ని కవర్ చేస్తుంది. QMS అన్ని క్లిష్టమైన తయారీ ప్రక్రియలు, సరఫరాదారు అర్హత, ప్రక్రియలో తనిఖీ, నాన్-కన్ఫార్మెన్స్ మేనేజ్‌మెంట్ మరియు క్రమాంకనం చేసిన పరీక్ష పరికరాల నిర్వహణ కోసం డాక్యుమెంట్ చేయబడిన నియంత్రణ విధానాలను కలిగి ఉంటుంది.

11.2 సాధారణ పరీక్ష ప్రోగ్రామ్

ప్రతి లుగావో బాక్స్ సబ్‌స్టేషన్ డెలివరీకి ముందు ఒక సమగ్ర సాధారణ పరీక్ష ప్రోగ్రామ్‌కు లోనవుతుంది, వీటితో సహా:

పరీక్ష	ప్రామాణిక / అంగీకార ప్రమాణాలు
MV డైలెక్ట్రిక్ (AC తట్టుకోగల)	IEC 62271-1 / ANSI C37: 1 నిమిషం కోసం రేట్ చేయబడిన ఇన్సులేషన్ స్థాయిలో వర్తించబడుతుంది — ఫ్లాష్‌ఓవర్ లేదు
LV పవర్ ఫ్రీక్వెన్సీ తట్టుకోగలదు	IEC 61439-1: రేట్ చేయబడిన ఇన్సులేషన్ స్థాయికి వర్తించబడుతుంది — ఫ్లాష్‌ఓవర్ లేదు
ట్రాన్స్ఫార్మర్ రొటీన్ పరీక్షలు	IEC 60076-1: వైండింగ్ రెసిస్టెన్స్, వోల్టేజ్ రేషియో, షార్ట్-సర్క్యూట్ ఇంపెడెన్స్, నో-లోడ్ లాస్, లోడ్ లాస్
ఇన్సులేషన్ రెసిస్టెన్స్	ప్రతి IEC 60076 / IEC 62271 — రెసిస్టెన్స్ 2,500 V DC వద్ద కొలుస్తారు; ఫ్యాక్టరీ బేస్‌లైన్‌తో పోలిస్తే
రక్షణ రిలే ఫంక్షనల్ టెస్ట్	అన్ని రక్షణ విధులు రిలే సమన్వయ సెట్టింగ్‌లకు వ్యతిరేకంగా పరీక్షించబడ్డాయి; పర్యటన సమయం ధృవీకరించబడింది
ఇంటర్‌లాకింగ్ ఫంక్షన్ టెస్ట్	సరికాని స్విచింగ్ సీక్వెన్స్‌లను నిరోధించడానికి అన్ని మెకానికల్ మరియు ఎలక్ట్రికల్ ఇంటర్‌లాక్‌లు ధృవీకరించబడ్డాయి
విజువల్ & డైమెన్షనల్ ఇన్స్పెక్షన్	అన్ని భాగాలు, లేబుల్‌లు, కేబుల్ గుర్తులు మరియు కనెక్షన్‌లు ఆమోదించబడిన డ్రాయింగ్‌కు వ్యతిరేకంగా ధృవీకరించబడ్డాయి
చమురు నమూనా (చమురు-మునిగిన యూనిట్లు)	IEC 60296: విద్యుద్వాహక బలం, తేమ మరియు ఆమ్లత్వం పరీక్షించబడి ధృవీకరించబడ్డాయి

టేబుల్ 11 — లుగావో బాక్స్ సబ్‌స్టేషన్‌ల కోసం సాధారణ పరీక్ష ప్రోగ్రామ్

11.3 ఫ్యాక్టరీ అంగీకార పరీక్ష (FAT)

ముఖ్యమైన ఆర్డర్‌ల కోసం లేదా కస్టమర్ అభ్యర్థన మేరకు, లుగావో పవర్ తన సదుపాయంలో సాక్షిడ్ ఫ్యాక్టరీ యాక్సెప్టెన్స్ టెస్టింగ్ (FAT)ని ఏర్పాటు చేస్తుంది. FAT సమయంలో, కస్టమర్ యొక్క ఇంజనీర్లు లేదా నియమిత తనిఖీ ఏజెంట్ అన్ని సాధారణ ఎలక్ట్రికల్ పరీక్షలను చూడవచ్చు, మెటీరియల్ మరియు కాంపోనెంట్ సర్టిఫికేట్‌లను సమీక్షించవచ్చు, డైమెన్షనల్ కన్ఫర్మేషన్‌ను ధృవీకరించవచ్చు, నాణ్యత డాక్యుమెంటేషన్‌ని తనిఖీ చేయవచ్చు మరియు షిప్‌మెంట్‌కు అధికారం ఇచ్చే ముందు నేమ్‌ప్లేట్ ఖచ్చితత్వాన్ని నిర్ధారించవచ్చు. డెలివరీ డాక్యుమెంటేషన్ ప్యాకేజీలో భాగంగా టెస్ట్ డేటా, కాలిబ్రేషన్ రికార్డ్‌లు మరియు ఇన్‌స్పెక్టర్ సైన్-ఆఫ్‌తో కూడిన పూర్తి FAT పరీక్ష నివేదికలు అందించబడతాయి.

12. ముగింపులు & సిఫార్సులు

---

12.1 కీలక తీర్మానాలు

• బాక్స్-రకం సబ్‌స్టేషన్‌లు చాలా వరకు కొత్త-బిల్డ్, ఆధునీకరణ మరియు పునరుత్పాదక ఇంధన ప్రాజెక్టులకు సరైన విద్యుత్ పంపిణీ పరిష్కారం, ఇక్కడ నిర్మాణ షెడ్యూల్, సైట్ భద్రత మరియు జీవితచక్ర వ్యయం కీలక మూల్యాంకన ప్రమాణాలు.
• యూరోపియన్ మరియు అమెరికన్ రకాల మధ్య ఎంపిక అనేది అప్లికేషన్ పర్యావరణం, అగ్నిమాపక భద్రతా అవసరాలు, రక్షణ గూఢచార అవసరాలు, బడ్జెట్ పరిమితులు మరియు వర్తించే ప్రమాణాల అధికార పరిధి యొక్క క్రమబద్ధమైన విశ్లేషణ అవసరమయ్యే ముఖ్యమైన ఇంజనీరింగ్ నిర్ణయం.
• యూరోపియన్ రకం సుపీరియర్ ప్రొటెక్షన్, ఫైర్ సేఫ్టీ, స్మార్ట్-గ్రిడ్ ఇంటిగ్రేషన్ మరియు కనిష్ట నిర్వహణను నిరాడంబరమైన ప్రీమియంతో అందజేస్తుంది - ఇది పట్టణ, వాణిజ్య మరియు నియంత్రిత-పరిశ్రమ అనువర్తనాలకు ప్రాధాన్యతనిచ్చే స్పెసిఫికేషన్‌గా చేస్తుంది.
• పారిశ్రామిక, గ్రామీణ మరియు బడ్జెట్-సెన్సిటివ్ ప్రాజెక్ట్‌ల కోసం అమెరికన్ రకం అత్యుత్తమ విస్తరణ సామర్థ్యం, ​​బలమైన ఓవర్‌లోడ్ టాలరెన్స్ మరియు ఖర్చు-ప్రభావాన్ని అందిస్తుంది.
• యాజమాన్య విశ్లేషణ యొక్క మొత్తం వ్యయం స్థిరంగా బాక్స్ సబ్‌స్టేషన్‌లలో అధిక-సామర్థ్య ట్రాన్స్‌ఫార్మర్‌లలో పెట్టుబడికి అనుకూలంగా ఉంటుంది, ఎందుకంటే 25-సంవత్సరాల సేవా జీవితంలో క్యాపిటలైజ్డ్ ఎనర్జీ నష్టాలు సాధారణంగా ప్రారంభ మూలధన వ్యయ వ్యత్యాసాన్ని తగ్గిస్తాయి.
• ప్రమాణాల సమ్మతి చర్చించబడదు: సేకరణ నిబద్ధతకు ముందు రకం పరీక్ష ధృవీకరణ, సాధారణ పరీక్ష నివేదికలు మరియు వర్తించే ధృవీకరణ మార్కులను ధృవీకరించండి.

12.2 వ్యూహాత్మక సిఫార్సులు

• సైట్ పరిస్థితులు అనుమతించే అన్ని కొత్త డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్‌లకు బాక్స్-రకం సబ్‌స్టేషన్‌లను డిఫాల్ట్ పరిష్కారంగా స్వీకరించండి - షెడ్యూల్, భద్రత మరియు జీవితచక్ర ఖర్చు ప్రయోజనాలు చాలా సందర్భాలలో బలవంతంగా ఉంటాయి.
• ప్రాజెక్ట్ స్కేల్‌తో సంబంధం లేకుండా, ప్రతి ప్రాజెక్ట్ కోసం నిర్మాణాత్మక పద్దతిగా చాప్టర్ 9లోని ఆరు-దశల ఎంపిక ఫ్రేమ్‌వర్క్‌ని ఉపయోగించండి.
• సేకరణ పత్రాలలో శక్తి సామర్థ్య అవసరాలను స్పష్టంగా పేర్కొనండి - మూలధన ధర మాత్రమే కాకుండా, హామీ ఇవ్వబడిన నష్ట విలువలను అభ్యర్థించండి మరియు సరిపోల్చండి.
• స్మార్ట్ గ్రిడ్ మరియు పునరుత్పాదక ఇంధన ప్రాజెక్టుల కోసం, IEC 61850 కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌లను తప్పనిసరి చేయండి మరియు యూరోపియన్ రకాన్ని బేస్‌లైన్ స్పెసిఫికేషన్‌గా అంచనా వేయండి.
• ప్రాజెక్ట్ ఆమోదం ప్రమాదాన్ని తగ్గించడానికి ప్రదర్శించిన బహుళ-ప్రామాణిక సమ్మతి మరియు ప్రస్తుత రకం పరీక్ష ధృవీకరణతో సరఫరాదారులను నిమగ్నం చేయండి.
• నాణ్యత లేదా సమ్మతితో రాజీ పడకుండా 15-25% ఖర్చు తగ్గింపు మరియు పంపిణీదారు-మూలం సమానమైన వాటిని సాధించడానికి Lugao పవర్ వంటి స్పెషలిస్ట్ తయారీదారుల నుండి ఫ్యాక్టరీ-ప్రత్యక్ష సేకరణను పరిగణించండి.
