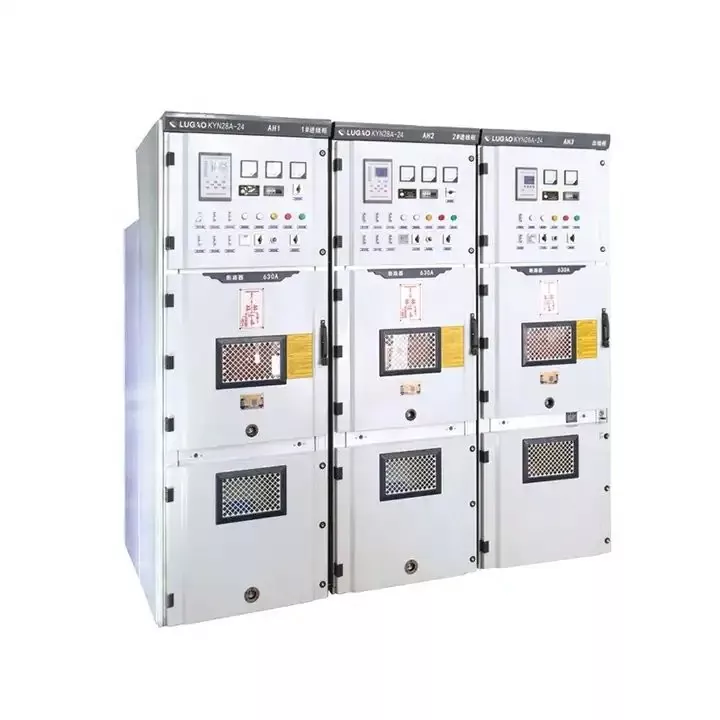

ఆర్మర్డ్ రిమూవబుల్ AC మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్ ఆధునిక సబ్‌స్టేషన్లలో పవర్ డిస్ట్రిబ్యూషన్ భద్రత మరియు విశ్వసనీయతను ఎలా మెరుగుపరుస్తుంది

చేయితొలగించగల AC మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్స్‌లో కీలక పాత్ర పోషిస్తుంది. భద్రత, వశ్యత మరియు కార్యాచరణ సామర్థ్యం కోసం రూపొందించబడిన ఈ అధునాతన స్విచ్‌గేర్ సొల్యూషన్‌లో వేరు చేయబడిన కంపార్ట్‌మెంట్‌లు, ఉపసంహరించదగిన సర్క్యూట్ బ్రేకర్లు మరియు బలమైన ఆర్క్-రెసిస్టెంట్ ప్రొటెక్షన్ ఉన్నాయి. ఈ సమగ్ర గైడ్‌లో, మేము దాని నిర్మాణం, సాంకేతిక పారామితులు, అప్లికేషన్ దృశ్యాలు, ప్రయోజనాలు, ఇన్‌స్టాలేషన్ అవసరాలు, నిర్వహణ వ్యూహాలు మరియు ఎంపిక మార్గదర్శకాలను అన్వేషిస్తాము. ఎలా అని కూడా ఈ వ్యాసం హైలైట్ చేస్తుందిలుగావో పవర్ప్రపంచ పారిశ్రామిక మరియు యుటిలిటీ అవసరాలకు అనుగుణంగా విశ్వసనీయమైన, ప్రమాణాలకు అనుగుణంగా ఉండే స్విచ్ గేర్ సిస్టమ్‌లను అందిస్తుంది.

విషయ సూచిక

• 1. ఆర్మర్డ్ రిమూవబుల్ AC మెటల్ ఎన్‌క్లోస్డ్ స్విచ్ గేర్ అంటే ఏమిటి?
• 2. ఆధునిక పవర్ సిస్టమ్స్‌లో ఇది ఎందుకు ముఖ్యమైనది?
• 3. స్ట్రక్చరల్ డిజైన్ మరియు కీలక భాగాలు
• 4. సాంకేతిక లక్షణాలు మరియు ప్రమాణాలు
• 5. సంప్రదాయ స్విచ్‌గేర్‌పై ప్రధాన ప్రయోజనాలు
• 6. ప్రధాన అప్లికేషన్ దృశ్యాలు
• 7. ఇన్‌స్టాలేషన్ మరియు కమీషనింగ్ గైడ్
• 8. నిర్వహణ మరియు జీవితచక్ర నిర్వహణ
• 9. సరైన మోడల్‌ను ఎలా ఎంచుకోవాలి?
• 10. తరచుగా అడిగే ప్రశ్నలు

1. ఆర్మర్డ్ రిమూవబుల్ AC మెటల్ ఎన్‌క్లోస్డ్ స్విచ్ గేర్ అంటే ఏమిటి?

ఆర్మర్డ్ రిమూవబుల్ AC మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్ అనేది ఒక రకమైన మీడియం-వోల్టేజ్ స్విచ్ గేర్ సిస్టమ్, ఇది పూర్తిగా మెటల్-క్లాడ్ స్ట్రక్చర్ మరియు ఉపసంహరించదగిన (తొలగించగల) ఫంక్షనల్ యూనిట్‌లతో రూపొందించబడింది. ఇది సాధారణంగా విద్యుత్ శక్తిని స్వీకరించడం, పంపిణీ చేయడం, నియంత్రించడం మరియు రక్షించడం కోసం 3.6kV–40.5kV AC పవర్ సిస్టమ్‌లలో ఉపయోగించబడుతుంది.

"సాయుధ" నిర్మాణం అంటే అంతర్గత కంపార్ట్మెంట్లు గ్రౌన్దేడ్ మెటల్ విభజనల ద్వారా వేరు చేయబడి, మెరుగైన భద్రతను అందించడం మరియు తప్పు ప్రచారాన్ని నిరోధించడం. "తొలగించదగిన" లేదా "ఉపసంహరించదగిన" ఫీచర్ అనేది సర్వీస్, టెస్ట్ మరియు డిస్‌కనెక్ట్ చేయబడిన స్థానాల మధ్య సురక్షితంగా తరలించబడే సర్క్యూట్ బ్రేకర్ యూనిట్‌ను సూచిస్తుంది.

2. ఆధునిక పవర్ సిస్టమ్స్‌లో ఇది ఎందుకు ముఖ్యమైనది?

ఎలక్ట్రికల్ భద్రత, కార్యాచరణ కొనసాగింపు మరియు ఇంటెలిజెంట్ గ్రిడ్ నిర్వహణ కోసం పెరుగుతున్న డిమాండ్లతో, సాంప్రదాయ ఓపెన్-టైప్ స్విచ్ గేర్ సిస్టమ్‌లు సరిపోవు. ఆధునిక సబ్‌స్టేషన్లు మరియు పారిశ్రామిక ప్లాంట్లు అవసరం:

• అధిక షార్ట్-సర్క్యూట్ తట్టుకునే సామర్థ్యం
• మెరుగైన ఆర్క్ ఫాల్ట్ నియంత్రణ
• నిర్వహణ సమయంలో తగ్గిన పనికిరాని సమయం
• మెరుగైన ఆపరేటర్ భద్రత
• మాడ్యులర్ విస్తరణ సామర్థ్యం

ఆర్మర్డ్ రిమూవబుల్ మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్ మెకానికల్ ఇంటర్‌లాకింగ్ సిస్టమ్స్, మెటల్-క్లాడ్ ఐసోలేషన్ మరియు విత్‌డ్రాబుల్ బ్రేకర్‌లను ఏకీకృతం చేయడం ద్వారా ఈ అవసరాలను పరిష్కరిస్తుంది.

3. స్ట్రక్చరల్ డిజైన్ మరియు కీలక భాగాలు

3.1 కంపార్ట్మెంటలైజ్డ్ డిజైన్

ప్రామాణిక సాయుధ స్విచ్ గేర్ ప్యానెల్ బహుళ వివిక్త కంపార్ట్‌మెంట్లను కలిగి ఉంటుంది:

3.2 ఉపసంహరించుకోదగిన సర్క్యూట్ బ్రేకర్

• సేవా స్థానం
• పరీక్ష స్థానం
• డిస్‌కనెక్ట్ చేయబడిన స్థానం

ఈ డిజైన్ పూర్తి సిస్టమ్ షట్‌డౌన్ లేకుండా సురక్షితమైన నిర్వహణను అనుమతిస్తుంది.

3.3 మెకానికల్ మరియు ఎలక్ట్రికల్ ఇంటర్‌లాకింగ్

బహుళ ఇంటర్‌లాక్ మెకానిజమ్‌లు అసురక్షిత కార్యకలాపాలను నిరోధిస్తాయి, అవి:

• ఎర్తింగ్ స్విచ్ మూసివేయబడినప్పుడు బ్రేకర్‌ను మూసివేయడం
• శక్తివంత స్థితిలో తలుపు తెరవడం
• లోడ్ కింద ర్యాకింగ్ బ్రేకర్

4. సాంకేతిక లక్షణాలు మరియు ప్రమాణాలు

సాధారణ సాంకేతిక పారామితులు ఉన్నాయి:

అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా భద్రత, ఇన్సులేషన్ కోఆర్డినేషన్ మరియు ఆర్క్ ఫాల్ట్ నియంత్రణను నిర్ధారిస్తుంది.

5. సంప్రదాయ స్విచ్‌గేర్‌పై ప్రధాన ప్రయోజనాలు

5.1 మెరుగైన భద్రత

• ఆర్క్-రెసిస్టెంట్ మెటల్ విభజనలు
• గ్రౌండ్డ్ ఆర్మర్డ్ ఎన్‌క్లోజర్
• కంపార్ట్మెంట్ల మధ్య తప్పు ఐసోలేషన్

5.2 ఆపరేషనల్ ఫ్లెక్సిబిలిటీ

• త్వరిత బ్రేకర్ భర్తీ
• తగ్గిన పనికిరాని సమయం
• ఫ్రంట్ యాక్సెస్ నిర్వహణ

5.3 విశ్వసనీయత

వాక్యూమ్ సర్క్యూట్ బ్రేకర్ టెక్నాలజీ అందిస్తుంది:

• సుదీర్ఘ యాంత్రిక జీవితం
• తక్కువ నిర్వహణ అవసరాలు
• అధిక విద్యుద్వాహక బలం

5.4 స్కేలబిలిటీ

మాడ్యులర్ ప్యానెల్ డిజైన్ భవిష్యత్తులో లోడ్ పెరుగుదల కోసం సులభంగా సిస్టమ్ విస్తరణను అనుమతిస్తుంది.

6. ప్రధాన అప్లికేషన్ దృశ్యాలు

• పవర్ ప్లాంట్లు
• అర్బన్ సబ్ స్టేషన్లు
• పారిశ్రామిక తయారీ సౌకర్యాలు
• మైనింగ్ కార్యకలాపాలు
• డేటా కేంద్రాలు
• రెన్యూవబుల్ ఎనర్జీ ఇంటిగ్రేషన్ స్టేషన్లు

అధిక-లోడ్ మరియు అధిక-తప్పు-కరెంట్ పరిసరాలలో, సాయుధ తొలగించగల స్విచ్ గేర్ సిస్టమ్ స్థిరత్వాన్ని గణనీయంగా మెరుగుపరుస్తుంది.

7. ఇన్‌స్టాలేషన్ మరియు కమీషనింగ్ గైడ్

7.1 సైట్ అవసరాలు

• పరిసర ఉష్ణోగ్రత: -5°C నుండి +40°C
• సాపేక్ష ఆర్ద్రత: ≤90%
• భూకంప నిరోధక పరిగణనలు

7.2 ఇన్‌స్టాలేషన్ దశలు

1. ఫౌండేషన్ ఛానల్ ఉక్కు సంస్థాపన
2. ప్యానెల్ అమరిక మరియు స్థిరీకరణ
3. బస్‌బార్ కనెక్షన్
4. కేబుల్ రద్దు
5. ఇన్సులేషన్ పరీక్ష
6. రక్షణ రిలే కాన్ఫిగరేషన్

8. నిర్వహణ మరియు జీవితచక్ర నిర్వహణ

సాధారణ తనిఖీ చెక్‌లిస్ట్

• బ్రేకర్ మెకానికల్ ఆపరేషన్‌ను తనిఖీ చేయండి
• ఇన్సులేషన్ పరిస్థితిని తనిఖీ చేయండి
• హాట్‌స్పాట్‌ల కోసం థర్మల్ ఇమేజింగ్
• శుభ్రమైన దుమ్ము చేరడం

సరైన నిర్వహణ సాధారణ ఆపరేటింగ్ పరిస్థితుల్లో 20-30 సంవత్సరాలకు మించి సేవా జీవితాన్ని పొడిగించవచ్చు.

9. సరైన మోడల్‌ను ఎలా ఎంచుకోవాలి?

సరైన ఆర్మర్డ్ రిమూవబుల్ AC మెటల్ పరివేష్టిత స్విచ్ గేర్‌ను ఎంచుకోవడానికి మూల్యాంకనం చేయడం అవసరం:

• సిస్టమ్ రేట్ వోల్టేజ్
• షార్ట్ సర్క్యూట్ సామర్థ్యం
• లోడ్ కరెంట్
• పర్యావరణ పరిస్థితులు
• భవిష్యత్ విస్తరణ అవసరాలు

లుగావో పవర్ప్రాజెక్ట్ స్పెసిఫికేషన్ల ఆధారంగా అనుకూలీకరించిన ఇంజనీరింగ్ పరిష్కారాలను అందిస్తుంది, IEC ప్రమాణాలు మరియు కస్టమర్-నిర్దిష్ట అవసరాలకు అనుగుణంగా ఉండేలా చేస్తుంది.

10. తరచుగా అడిగే ప్రశ్నలు (FAQ)

Q1: మెటల్-క్లాడ్ మరియు మెటల్-క్లోజ్డ్ స్విచ్ గేర్ మధ్య తేడా ఏమిటి?

మెటల్-క్లాడ్ స్విచ్ గేర్ అన్ని కంపార్ట్‌మెంట్ల మధ్య పూర్తిగా గ్రౌన్దేడ్ మెటల్ విభజనలను కలిగి ఉంటుంది, అయితే సాధారణ మెటల్-పరివేష్టిత స్విచ్ గేర్‌కు పూర్తి ఐసోలేషన్ ఉండకపోవచ్చు.

Q2: స్థిర రకానికి బదులుగా ఉపసంహరణ రకాన్ని ఎందుకు ఎంచుకోవాలి?

ఉపసంహరించుకునే రకాలు వేగవంతమైన నిర్వహణను అనుమతిస్తాయి మరియు పనికిరాని సమయాన్ని తగ్గిస్తాయి, కార్యాచరణ సామర్థ్యాన్ని మెరుగుపరుస్తాయి.

Q3: ఆర్క్-రెసిస్టెంట్ డిజైన్ అవసరమా?

క్లిష్టమైన అవస్థాపన మరియు అధిక షార్ట్-సర్క్యూట్ వాతావరణాల కోసం, ఆర్క్-రెసిస్టెంట్ నిర్మాణాలు సిబ్బంది భద్రతను గణనీయంగా పెంచుతాయి.

Q4: సాధారణ సేవా జీవితం ఎంతకాలం ఉంటుంది?

సరైన నిర్వహణతో, సేవ జీవితం సాధారణంగా 20 సంవత్సరాలు మించిపోయింది.

తీర్మానం

ఆర్మర్డ్ రిమూవబుల్ AC మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్ మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌ల పరిణామాన్ని సూచిస్తుంది. దీని సాయుధ నిర్మాణం, ఉపసంహరించుకోదగిన బ్రేకర్ డిజైన్, అధునాతన ఇంటర్‌లాకింగ్ మెకానిజమ్స్ మరియు అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉండటం వలన ఆధునిక సబ్‌స్టేషన్‌లు మరియు పారిశ్రామిక విద్యుత్ వ్యవస్థలకు ఇది నమ్మదగిన మరియు సురక్షితమైన ఎంపిక.

గ్లోబల్ ఎనర్జీ ఇన్‌ఫ్రాస్ట్రక్చర్ మరింత క్లిష్టంగా మారుతుంది మరియు విశ్వసనీయత అవసరాలు పెరుగుతూనే ఉన్నాయి, విశ్వసనీయ తయారీదారుని ఎంచుకోవడం చాలా అవసరం.లుగావో పవర్ప్రపంచవ్యాప్తంగా విభిన్న ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా అధిక-పనితీరు, ప్రమాణాలకు అనుగుణంగా స్విచ్ గేర్ పరిష్కారాలను అందించడానికి కట్టుబడి ఉంది.

మీ తదుపరి ప్రాజెక్ట్ కోసం నమ్మకమైన ఆర్మర్డ్ రిమూవబుల్ AC మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్ సొల్యూషన్ కోసం వెతుకుతున్నారా?

ఈ రోజు లుగావో పవర్‌తో భాగస్వామి -మమ్మల్ని సంప్రదించండిఅనుకూలీకరించిన సాంకేతిక మద్దతు, పోటీ కొటేషన్లు మరియు నిపుణులైన ఇంజనీరింగ్ సంప్రదింపుల కోసం.
