మూడు-దశల చమురు-ఇషెడ్ ట్రాన్స్ఫార్మర్: పవర్ సిస్టమ్‌లోని కోర్ పరికరాలు

అవలోకనం

మూడు-దశల చమురు-ఇషెడ్ ట్రాన్స్ఫార్మర్ విద్యుత్ ప్రసారం మరియు పంపిణీ వ్యవస్థలో అనివార్యమైన మరియు ముఖ్యమైన పరికరాలు. ఇది విద్యుత్ శక్తిని ఒక వోల్టేజ్ స్థాయి నుండి మరొకదానికి మారుస్తుంది, అయితే ఫ్రీక్వెన్సీని మారదు. ఈ రకమైన ట్రాన్స్ఫార్మర్ దాని అధిక సామర్థ్యం, విశ్వసనీయత మరియు ఆర్థిక వ్యవస్థ కారణంగా మధ్యస్థ మరియు అధిక వోల్టేజ్ విద్యుత్ వ్యవస్థలలో విస్తృతంగా ఉపయోగించబడుతుంది. ఆధునిక పంపిణీ నెట్‌వర్క్ యొక్క నిర్మాణంలో, మూడు-దశల చమురు-ఇషెడ్ ట్రాన్స్ఫార్మర్ చాలా ముఖ్యమైన పాత్ర పోషిస్తుంది. సమాజం యొక్క వేగవంతమైన అభివృద్ధితో, మూడు-దశల చమురు-ఇమ్మర్స్ ట్రాన్స్ఫార్మర్ అప్‌గ్రేడ్ చేస్తూనే ఉంటుంది.

ప్రాథమిక నిర్మాణం మరియు పని సూత్రం

కోర్ స్ట్రక్చర్ కూర్పు

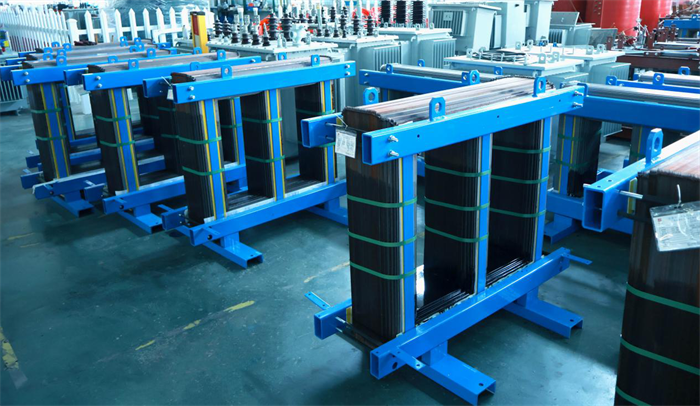

ఐరన్ కోర్: ఇది అధిక-పారగమ్యత సిలికాన్ స్టీల్ షీట్లతో తయారు చేయబడింది, ఇది మాగ్నెటిక్ సర్క్యూట్ వ్యవస్థను ఏర్పరుస్తుంది మరియు ఎడ్డీ కరెంట్ నష్టాన్ని తగ్గిస్తుంది

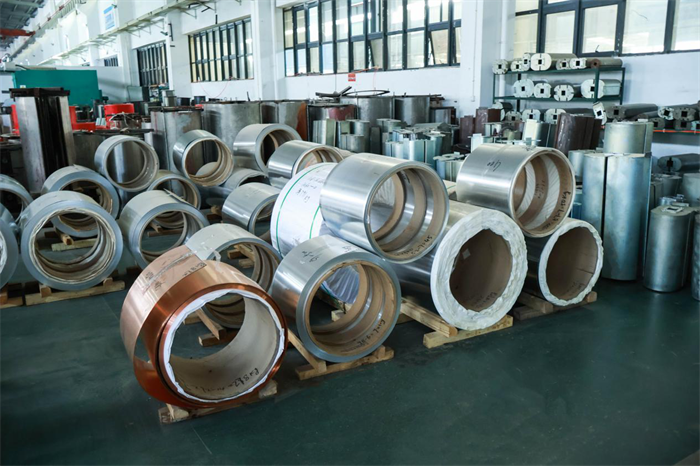

వైండింగ్: ఇది అధిక-వోల్టేజ్ వైండింగ్ మరియు తక్కువ-వోల్టేజ్ వైండింగ్ కలిగి ఉంటుంది, సాధారణంగా రాగి లేదా అల్యూమినియం కండక్టర్లతో గాయపడటం

ఇన్సులేటింగ్ ఆయిల్: ఇన్సులేటింగ్ మరియు శీతలీకరణ మాధ్యమంగా, ఖనిజ నూనె లేదా సింథటిక్ ఈస్టర్ ఆయిల్ సాధారణంగా ఉపయోగించబడుతుంది

ఆయిల్ ట్యాంక్: ట్రాన్స్ఫార్మర్ బాడీని కలిగి ఉన్న సీలు చేసిన కంటైనర్ మరియు ఇన్సులేటింగ్ ఆయిల్

వేడి వెదజల్లడం పరికరం: హీట్ సింక్, హీట్ పైప్ లేదా శీతలీకరణ అభిమానితో సహా

రక్షణ పరికరం: చమురు స్థాయి గేజ్, ప్రెజర్ రిలీఫ్ వాల్వ్, గ్యాస్ రిలే, మొదలైనవి.

వర్కింగ్ సూత్రం

విద్యుదయస్కాంత ప్రేరణ సూత్రం ఆధారంగా మూడు-దశల చమురు-ఇడ్యూస్ ట్రాన్స్ఫార్మర్ పనిచేస్తుంది. ప్రాధమిక వైండింగ్ AC విద్యుత్ వనరుతో అనుసంధానించబడినప్పుడు, ఐరన్ కోర్లో ప్రత్యామ్నాయ అయస్కాంత ప్రవాహం ఉత్పత్తి అవుతుంది, ఇది ద్వితీయ వైండింగ్‌లో ఎలక్ట్రోమోటివ్ శక్తిని ప్రేరేపిస్తుంది. ప్రాధమిక మరియు ద్వితీయ వైండింగ్స్ యొక్క మలుపుల నిష్పత్తిని మార్చడం ద్వారా, వోల్టేజ్ పెంచవచ్చు లేదా తగ్గుతుంది.

ప్రధాన సాంకేతిక లక్షణాలు

అధిక సామర్థ్యం: ఆధునిక మూడు-దశల చమురు-ఇషెడ్ ట్రాన్స్ఫార్మర్ల సామర్థ్యం సాధారణంగా 98% కంటే ఎక్కువ చేరుకోవచ్చు

మంచి వేడి వెదజల్లడం పనితీరు: ఇన్సులేటింగ్ ఆయిల్ ఇన్సులేషన్‌ను అందించడమే కాక, సహజ ఉష్ణప్రసరణ లేదా బలవంతపు ప్రసరణ ద్వారా వేడిని సమర్థవంతంగా చెదరగొడుతుంది

అధిక ఇన్సులేషన్ బలం: ఆయిల్-పేపర్ ఇన్సులేషన్ వ్యవస్థ అధిక వోల్టేజ్ ఒత్తిడిని తట్టుకోగలదు

ఓవర్‌లోడ్ సామర్థ్యం: నిర్దిష్ట స్వల్పకాలిక ఓవర్‌లోడ్ సామర్థ్యాన్ని కలిగి ఉంది

దీర్ఘ జీవితం: డిజైన్ జీవితం సాధారణంగా 25-30 సంవత్సరాలు, మరియు ఇది సరైన నిర్వహణతో ఎక్కువసేపు ఉంటుంది

వర్గీకరణ మరియు అనువర్తనం

ఉపయోగం ద్వారా వర్గీకరణ

పవర్ ట్రాన్స్ఫార్మర్: పవర్ ట్రాన్స్మిషన్ మరియు డిస్ట్రిబ్యూషన్ సిస్టమ్స్‌లో ఉపయోగించబడుతుంది, ఇది వందలాది KVA నుండి వందల MVA వరకు ఉంటుంది

పంపిణీ ట్రాన్స్ఫార్మర్: టెర్మినల్ విద్యుత్ పంపిణీ కోసం ఉపయోగిస్తారు, సాధారణంగా 2500KVA మించకూడదు

ప్రత్యేక ట్రాన్స్ఫార్మర్: ఎలక్ట్రిక్ ఫర్నేస్ ట్రాన్స్ఫార్మర్, రెక్టిఫైయర్ ట్రాన్స్ఫార్మర్, మొదలైనవి.

శీతలీకరణ పద్ధతి ద్వారా వర్గీకరణ

చమురు-ఇషెర్డ్ సెల్ఫ్-కూలింగ్ (ఒనాన్): చమురు యొక్క సహజ ఉష్ణప్రసరణపై ఆధారపడటం మరియు గాలి యొక్క సహజ ఉష్ణప్రసరణ

చమురు-ఇషెర్డ్ ఎయిర్-కూలింగ్ (ONAF): ఎయిర్ శీతలీకరణను బలవంతం చేయడానికి అభిమానులను జోడించడం

బలవంతంగా ఆయిల్ సర్క్యులేషన్ ఎయిర్-కూలింగ్ (OFAF): ఆయిల్ పంప్ ఆయిల్ సర్క్యులేషన్ మరియు ఫ్యాన్ శీతలీకరణను బలవంతం చేస్తుంది

బలవంతంగా ఆయిల్ సర్క్యులేషన్ వాటర్ శీతలీకరణ (OFWF): ఆయిల్ పంప్ బలవంతంగా ఆయిల్ సర్క్యులేషన్ ప్లస్ వాటర్ కూలర్

నిర్వహణ మరియు తప్పు నిర్ధారణ

సాధారణ నిర్వహణ అంశాలు

ఆయిల్ క్వాలిటీ డిటెక్షన్: ఆయిల్ బ్రేక్డౌన్ వోల్టేజ్, తేమ కంటెంట్, యాసిడ్ విలువ మరియు కరిగిన వాయువు యొక్క సాధారణ పరీక్ష

వైండింగ్ ఇన్సులేషన్ పరీక్ష: వైండింగ్ నిరోధకత మరియు ఇన్సులేషన్ నిరోధకతను కొలవడం

మెకానికల్ ఇన్స్పెక్షన్: ఫాస్టెనర్లు, ట్యాప్ ఛేంజర్ ఆపరేటింగ్ మెకానిజం మొదలైనవి తనిఖీ చేయండి.

శీతలీకరణ వ్యవస్థ నిర్వహణ: క్లీన్ రేడియేటర్, చెక్ ఫ్యాన్ మరియు ఆయిల్ పంప్

సాధారణ లోపాలు మరియు చికిత్సలు

ఇన్సులేషన్ ఏజింగ్: చమురులో కరిగిన గ్యాస్ అనాలిసిస్ (డిజిఎ) ద్వారా icted హించబడింది

వైండింగ్ వైకల్యం: ఫ్రీక్వెన్సీ ప్రతిస్పందన విశ్లేషణ ద్వారా గుర్తించడం

చమురు లీకేజ్: సకాలంలో మరమ్మత్తు మరియు చమురు నింపడం

ట్యాప్ ఛేంజర్ వైఫల్యం: ధరించిన భాగాల క్రమం నిర్వహణ మరియు పున ment స్థాపన

అభివృద్ధి ధోరణి

పర్యావరణ అనుకూల ఇన్సులేటింగ్ ఆయిల్: బయోడిగ్రేడబుల్ ఈస్టర్ ఆయిల్ ఖనిజ నూనెను భర్తీ చేస్తుంది

ఇంటెలిజెంట్: కండిషన్ నిర్వహణ సాధించడానికి ఇంటిగ్రేటెడ్ ఆన్‌లైన్ పర్యవేక్షణ వ్యవస్థ

క్రొత్త మెటీరియల్ అప్లికేషన్: నిరాకార మిశ్రమం కోర్ నో-లోడ్ నష్టాన్ని తగ్గిస్తుంది

కాంపాక్ట్ డిజైన్: వాల్యూమ్‌ను తగ్గించండి మరియు శక్తి సాంద్రతను పెంచండి

ముగింపు

భవిష్యత్తులో, అధిక సామర్థ్యం, ఎక్కువ జీవితం మరియు తక్కువ నష్టంతో ట్రాన్స్ఫార్మర్లు మరింత నమ్మదగిన మరియు గ్రీన్ పవర్ నెట్‌వర్క్‌ను నిర్మించడంలో సహాయపడతాయి మరియు ప్రపంచ శక్తి పరివర్తనకు దృ support మైన మద్దతును అందిస్తాయి. ప్రపంచవ్యాప్తంగా వినియోగదారుల యొక్క వివిధ అవసరాలను తీర్చడానికి లుగావో అభివృద్ధి యొక్క ధోరణికి అనుగుణంగా రూపకల్పనను ఆప్టిమైజ్ చేయడం మరియు ఉత్పత్తి నాణ్యతను మెరుగుపరుస్తుంది మరియు వినియోగదారులకు లుగావో నుండి అధిక-నాణ్యత విద్యుత్ పంపిణీ పరిష్కారాలను అందించడానికి కట్టుబడి ఉంది.
