ఈ మూసివున్న నిర్మాణం బాహ్య వాతావరణం నుండి అన్ని అధిక-వోల్టేజ్ భాగాలను వేరు చేస్తుంది, దుమ్ము, తేమ, సంక్షేపణం మరియు తినివేయు పదార్ధాల నుండి పరికరాలను రక్షిస్తుంది. రూపకల్పన మరియు తయారు చేయబడిందిలుగావో, స్విచ్ గేర్ ఆధునిక విద్యుత్ పంపిణీ వ్యవస్థల కోసం సురక్షితమైన, నమ్మదగిన మరియు స్థల-సమర్థవంతమైన పరిష్కారాలను అందిస్తుంది.
|
సంఖ్య |
అంశం |
యూనిట్ |
C/F యూనిట్ |
V యూనిట్ |
|||||
|
లోడ్ బ్రేక్ స్విచ్ |
సర్క్యూట్ బ్రేకర్ |
||||||||
|
1 |
రేట్ చేయబడిన వోల్టేజ్ |
కె.వి |
12 |
24 |
36 |
12 |
24 |
36 |
|
|
2 |
రేట్ చేయబడిన కరెంట్ |
A |
630~1250A |
||||||
|
3 |
రేట్ చేయబడిన ఫ్రీక్వెన్సీ |
Hz |
50/60 |
||||||
|
4 |
1నిమి పవర్ ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది |
కె.వి |
42 |
55 |
85 |
42 |
55 |
85 |
|
|
5 |
మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది |
కె.వి |
75 |
125/150 |
170/185 |
75 |
125/150 |
170/185 |
|
|
6 |
కరెంట్ బదిలీ అని రేట్ చేయబడింది |
A |
1700 |
||||||
|
7 |
రేటెడ్ లోడ్ సర్క్యూట్ మేకింగ్ కరెంట్ |
A |
630~1250 |
||||||
|
8 |
రేట్ చేయబడిన కేబుల్(లైన్) ఛార్జింగ్ బ్రేకింగ్ కరెంట్ |
A |
50&10 |
||||||
|
9 |
రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్ (పీక్) |
kA |
20 |
20 |
20 |
25/31.5 |
25/31.5 |
25/31.5 |
|
|
10 |
రేటెడ్ షార్ట్ సర్క్యూట్ మేకింగ్ కరెంట్ (పీక్) |
kA |
63 |
63 |
63 |
63 |
63 |
63 |
|
|
11 |
తక్కువ సమయం (2సె) కరెంట్, లోడ్ స్విచ్ని తట్టుకుంటుంది |
kA |
25/20 |
25/20 |
25/20 |
25/31.5 |
25/31.5 |
25/31.5 |
|
|
12 |
కరెంట్ను తట్టుకునే స్థాయి (పీక్) |
kA |
63 |
63 |
63 |
63 |
63 |
63 |
|
|
13 |
మెకానిజం జీవితం |
సార్లు |
3000 |
||||||
|
14 |
రక్షణ స్థాయి |
|
అనుకూలీకరించదగినది |
||||||
|
15 |
పరిమాణం(W*D*H) |
మి.మీ |
12కి.వి |
24కి.వి |
36కి.వి |
||||
|
325*751*1336 |
400*751*1336 |
450*885*2200 |
|||||||

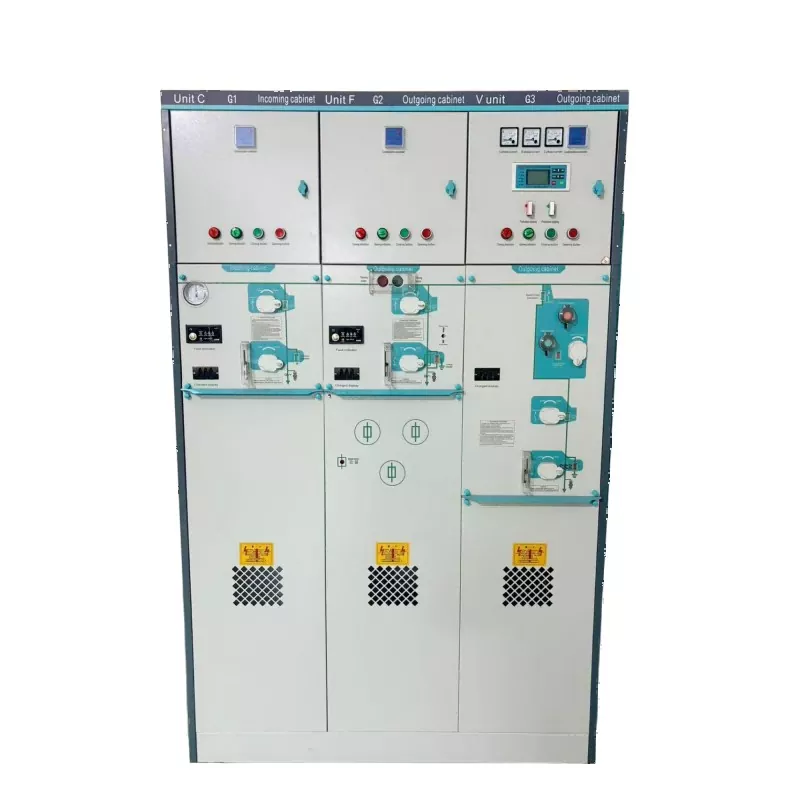

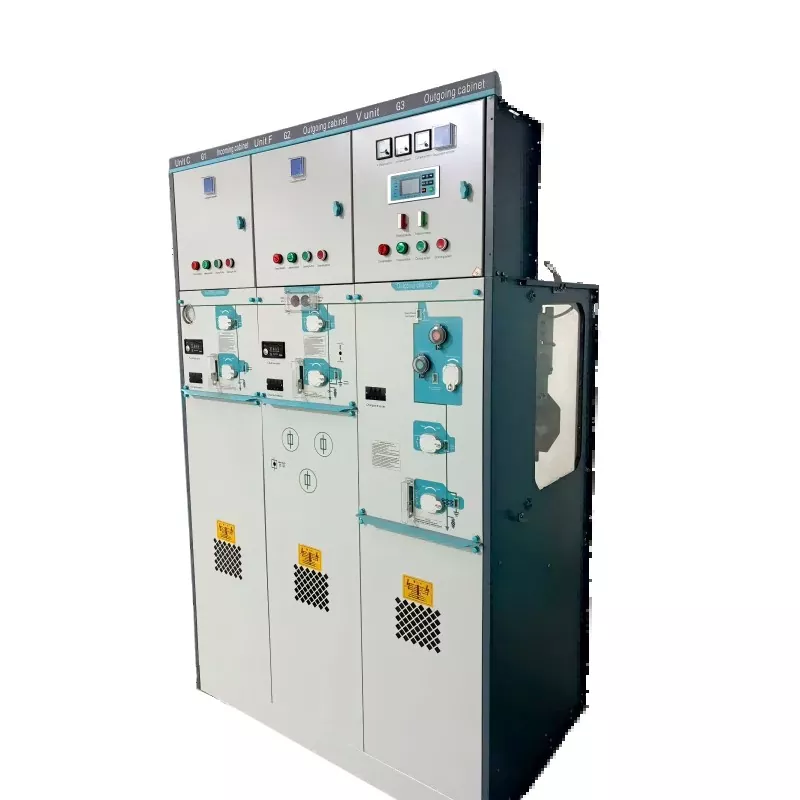

దిమీడియం వోల్టేజ్ SF6 పూర్తిగా ఇన్సులేటెడ్ సీల్డ్ ఎలక్ట్రికల్ రింగ్ మెయిన్ యూనిట్ కాంపాక్ట్ స్విచ్ గేర్విశ్వసనీయత మరియు కాంపాక్ట్ డిజైన్ అవసరమైన ఆధునిక విద్యుత్ పంపిణీ నెట్వర్క్లలో విస్తృతంగా ఉపయోగించబడుతుంది.
దిమీడియం వోల్టేజ్ SF6 పూర్తిగా ఇన్సులేటెడ్ సీల్డ్ ఎలక్ట్రికల్ రింగ్ మెయిన్ యూనిట్ కాంపాక్ట్ స్విచ్ గేర్12kV, 24kV మరియు 36kV పవర్ డిస్ట్రిబ్యూషన్ నెట్వర్క్లతో సహా మీడియం-వోల్టేజ్ సిస్టమ్ల కోసం రూపొందించబడింది.

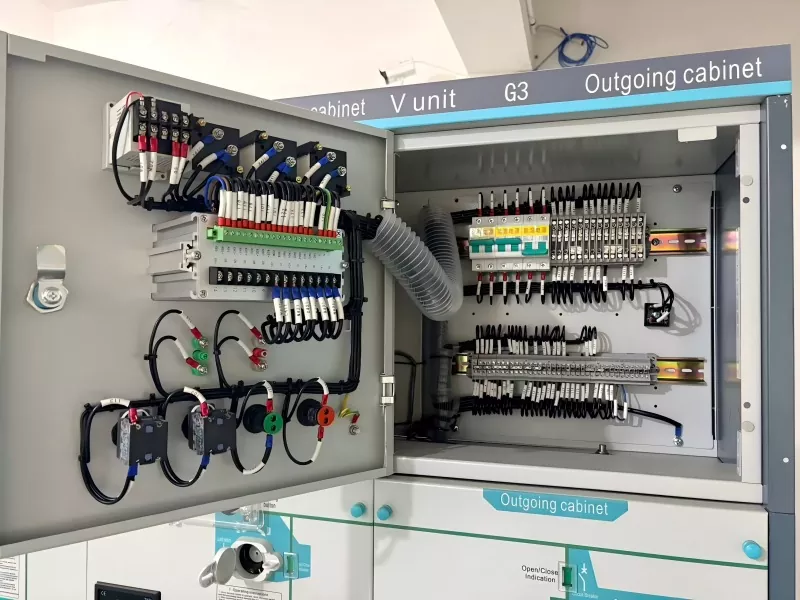

ఈ స్విచ్ గేర్ లోడ్ స్విచ్ యూనిట్లు (C), ఫ్యూజ్ ప్రొటెక్షన్ యూనిట్లు (F), వాక్యూమ్ సర్క్యూట్ బ్రేకర్ మాడ్యూల్స్ (V), డైరెక్ట్ కేబుల్ కనెక్షన్ మాడ్యూల్స్ (D) మరియు మీటరింగ్ మాడ్యూల్స్ (M) వంటి మాడ్యులర్ కాన్ఫిగరేషన్లకు మద్దతు ఇస్తుంది.
అవును. అదనపు మాడ్యూళ్లను గ్యాస్-ఇన్సులేటెడ్ బస్బార్ కనెక్టర్ల ద్వారా కనెక్ట్ చేయవచ్చు, పంపిణీ నెట్వర్క్ పెరిగినప్పుడు సౌకర్యవంతమైన సిస్టమ్ విస్తరణను అనుమతిస్తుంది.
సిస్టమ్లో మెకానికల్ ఇంటర్లాక్లు, గ్రౌండింగ్ స్విచ్లు, అంతర్గత ఆర్క్ ప్రొటెక్షన్ మరియు ప్రెజర్ రిలీఫ్ ఛానెల్లు ఉన్నాయి.
దాని మూసివున్న స్టెయిన్లెస్ స్టీల్ ట్యాంక్ మరియు SF6 గ్యాస్ ఇన్సులేషన్తో, సాధారణ ఆపరేటింగ్ పరిస్థితుల్లో 30 సంవత్సరాల వరకు సేవా జీవితంతో దీర్ఘ-కాల ఆపరేషన్ కోసం పరికరాలు రూపొందించబడ్డాయి.
